注氮控氧防火系统安装图

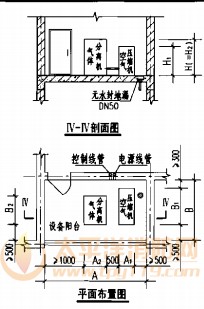

供氮装置在地面（或屋面）上安装 供氮装置在楼层设备阳台上安装
（FS-N-50、100、300型） （FS-N-50、100、300型）
供氮装置在地面（或屋面上）上安装 供氮装置在楼层设备阳台上安装
（FS-N-500、1000、1400、2000型） （FS-N-500、1000、1400、2000型）

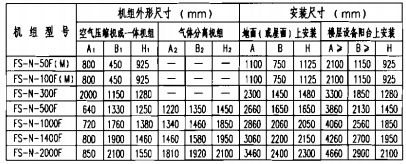

供氮装置安装尺寸表
说明：1.供氮装置安装在专用设备间时，设计人员可参照设备阳台安装尺寸进行布置，机组与墙面的距离宜适当放大。
2.地漏材质及地漏是否设置存水弯由设计人员确定。
3.机组固定用胀锚螺栓由设备生产企业统一提供。
2.地漏材质及地漏是否设置存水弯由设计人员确定。
3.机组固定用胀锚螺栓由设备生产企业统一提供。
防护区无吊顶喷嘴安装图 防护区有吊顶喷嘴安装图
