注氮控氧防火系统控制组件外形图

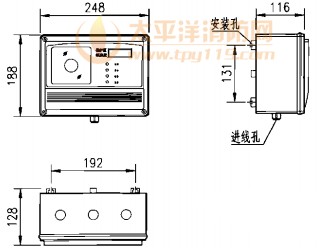

紧急报警控制器
（重量1.1kg）

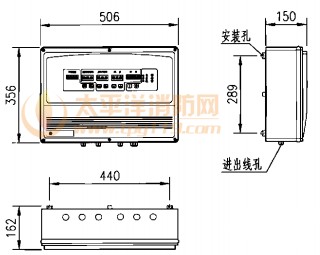

主控制器
（重量4.4kg）

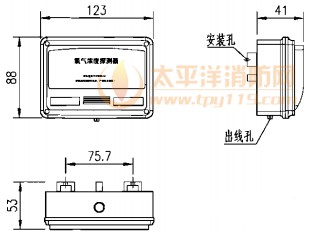

氧浓度探测器
（重量0.15kg）
主控制器
（重量4.4kg）
氧浓度探测器
（重量0.15kg）
说明：
1.氧浓度探测器用于监测防护区内空气的氧浓度，向主控制器输出氧浓度数值信号。信号线为通讯用3对屏蔽电缆，导线截面不应小于0.2mm2，编织屏蔽密度应大于75%。
2.主控制器根据氧浓度探测器采集到的氧浓度信号自动启停供氮装置，显示防护区内氧浓度数值，氧浓度值过高或过低时声、光报警并向紧急报警控制器输出报警信号。必要时也可用于人工手动启停供氮装置。供电线缆3×1.5mm2；至供氮装置室外机的信号线为5×0.5mm2。
3.紧急报警控制器用于防护区外或消防控制室（门卫值班室）远程显示、监控防护区内氧浓度数值，接收主控制器输出的防护区氧浓度值过高或过低时声、光报警信号并报警。必要时也可用于远距离手动紧急停止供氮装置。与急停按钮连接的供电线缆2×1.5mm2；信号线为通讯用2对屏蔽电缆，导线截面不应小于0.2mm2，编织屏蔽密度应大于75%。
4.氧浓度探测器、主控制器、紧急报警控制器输出或接收的弱电信号为DC5V；主控制器、紧急报警控制器控制电源工作电压为AC220V。
