全淹没气体灭火系统喷嘴布置与安装

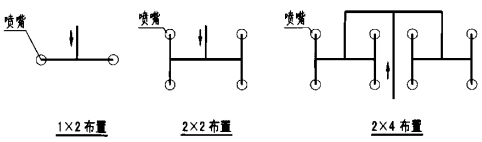

全淹没系统喷嘴布置示意图
（均衡管网）

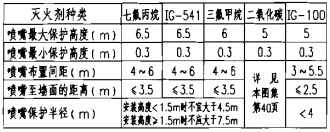

全淹没系统喷嘴布置主要参数 节点A详图

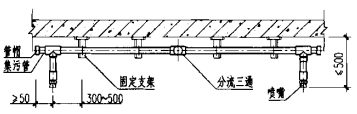

防护区无吊顶喷嘴安装图

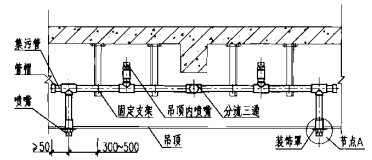

防护区有吊顶喷嘴安装图

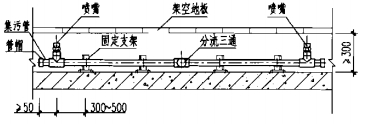

防护区架空地板内喷嘴安装图
全淹没系统喷嘴布置主要参数 节点A详图
防护区无吊顶喷嘴安装图
防护区有吊顶喷嘴安装图
防护区架空地板内喷嘴安装图
说明：
1.防护区均衡管网设计注意事项：
a.应采用三通管件水平分流，不得采用四通管件；
b.分流三通两端支管管径应相同，布置的喷嘴数量应相等；
c.分流三通前后的直管段尽可能长；
d.每个喷嘴的设计流量应相等。管网第一分流点至各喷嘴的管道阻力损失，相互间的最大差值七氟丙烷灭火系统不应大于20%，三氟甲烷灭火系统不应大于10%。
2.当工程设计中IG-541气体灭火系统布置均衡管网确有困难需采用非均衡管网时，可在喷嘴入口处设置减压孔板对灭火剂进行二次减压，使每个喷嘴的流量、压力及喷射时间保持一致（带二次减压孔板的喷嘴详见本图集外贮压式七氟丙烷灭火系统说明）。
3. 安装时，喷嘴装饰罩应紧贴吊顶，并由锁紧圈锁紧。其作用除美观外，还可有效密闭吊顶开孔部位剩余空隙。
1.防护区均衡管网设计注意事项：
a.应采用三通管件水平分流，不得采用四通管件；
b.分流三通两端支管管径应相同，布置的喷嘴数量应相等；
c.分流三通前后的直管段尽可能长；
d.每个喷嘴的设计流量应相等。管网第一分流点至各喷嘴的管道阻力损失，相互间的最大差值七氟丙烷灭火系统不应大于20%，三氟甲烷灭火系统不应大于10%。
2.当工程设计中IG-541气体灭火系统布置均衡管网确有困难需采用非均衡管网时，可在喷嘴入口处设置减压孔板对灭火剂进行二次减压，使每个喷嘴的流量、压力及喷射时间保持一致（带二次减压孔板的喷嘴详见本图集外贮压式七氟丙烷灭火系统说明）。
3. 安装时，喷嘴装饰罩应紧贴吊顶，并由锁紧圈锁紧。其作用除美观外，还可有效密闭吊顶开孔部位剩余空隙。
