整体式低压二氧化碳灭火系统原理图

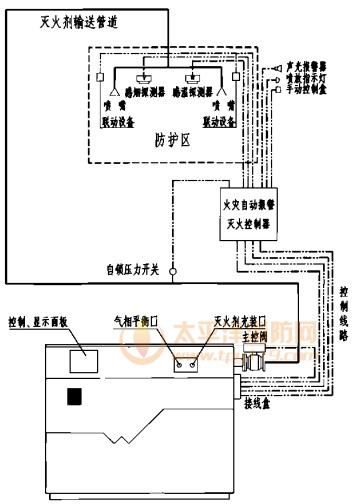

单元独立系统原理图

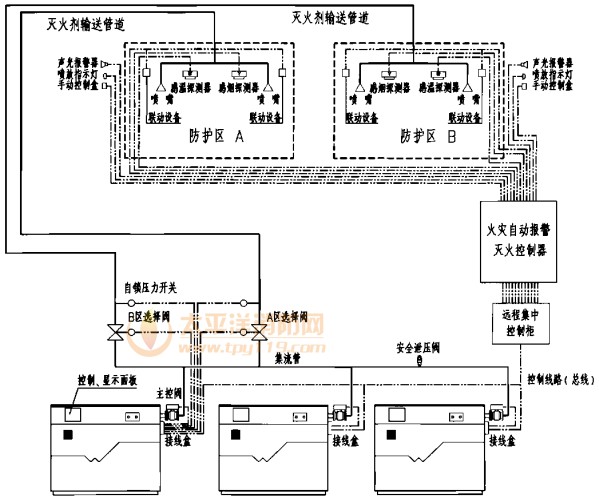

组合分配系统原理图
说明：1.低压二氧化碳灭火系统主要组件功能详见本图集“低压二氧化碳灭火系统说明”。
2.制冷机组及装置控制器（柜）的供电电源为AC220V。
3.本图集整体式低压二氧化碳灭火系统根据四川威龙消防设备有限公司提供的技术资料进行编制。
