高压二氧化碳灭火系统专用组件外形图 （储存装置）
单元独立系统储存装置外形图 组合分配系统储存装置外形图
单排钢瓶侧视图 双排钢瓶侧视图
单排钢瓶侧视图 双排钢瓶侧视图

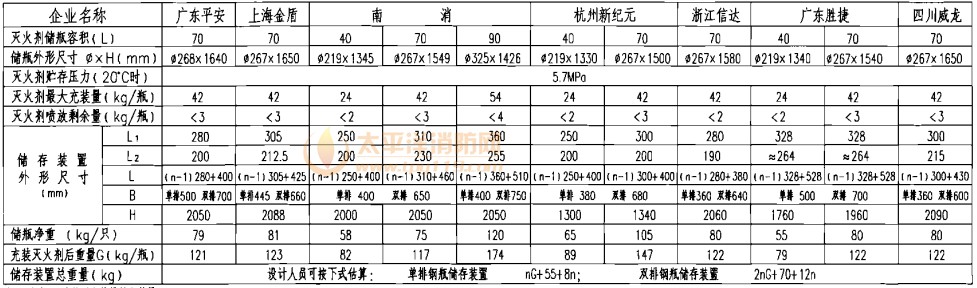

高压二氧化碳灭火系统储存装置外形尺寸表
注： 表中n为装置中单排储瓶数量.
说明：1.高压二氧化碳灭火系统储存装置外形图依据广东平安消防设备有限公司提供的技术资料绘制。其他企业装置外形可能略有区别，但其基本功能是一致的。
2.高压二氧化碳灭火系统储存装置中的称重装置与三氟甲烷灭火系统相同，详见本图集“三氟甲烷灭火系统说明”。
说明：1.高压二氧化碳灭火系统储存装置外形图依据广东平安消防设备有限公司提供的技术资料绘制。其他企业装置外形可能略有区别，但其基本功能是一致的。
2.高压二氧化碳灭火系统储存装置中的称重装置与三氟甲烷灭火系统相同，详见本图集“三氟甲烷灭火系统说明”。
