自动泄压阀安装图

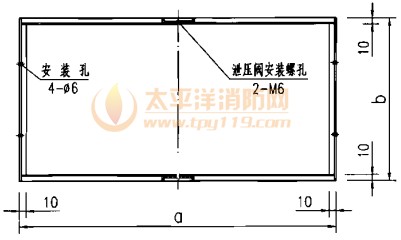

安装支架前视图
泄压阀安装墙上预留洞口、预埋穿线管图
FXY-Ⅰ（Ⅱ）型左视图 FXY-Ⅲ型左视图
WLZX-013（025）
自动泄压阀安装尺寸表
FXY-Ⅰ（Ⅱ） FXY-Ⅲ型泄压阀支架安装图 泄压阀安装图
WLZX-013（025）型泄压阀支架安装图 （以FXY-Ⅲ型为例）
泄压阀电气接线说明：
1.泄压阀电源线、往消防控制室信号线、手动控制线全部采用引出外接方式。2.接线编号及对应功能为：l′线-接地线、2′、3′线-电源线（AC220V）；5′、6′线-往消防控制室信号线；7′、8′线-消防控制室远距离手动控制线。（编号无4′线）
3.接线方式：①接l′、2′、3′线（自动控制）；②接l′、2′、3′、5′、6′线{自动控制+动作信号反馈到消防控制室）；③接1′、2′、3′、5′、6′、7′、8′线{自动控制+动作信号反馈到消防控制室+远距离手动控制）。
注：泄压阀安装支架材质为δ=2冷轧钢板，表面喷塑。
