无管网注氮控氧防火系统原理图 （一机一区、多机一区）

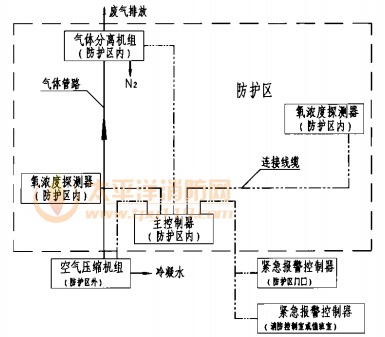

FS-N-50（100）型系统原理图

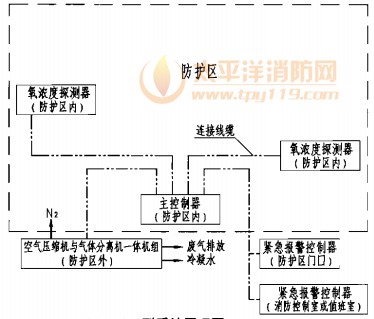

FS-N-300型系统原理图

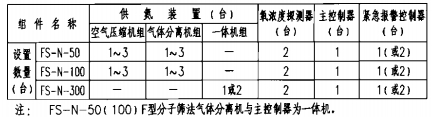

系统组件配置表
说明：1.空气压缩机组设置位置宜尽量靠近防护区，与防护区距离不应大于50m。
2.气体分离机组排出的废气主要成分为富氧空气，可就近排至防护区外或户外。
3.消防控制室（或值班室）是否设置紧急报警控制器对系统实施远程监控与报警，由工程设计人员确定。
2.气体分离机组排出的废气主要成分为富氧空气，可就近排至防护区外或户外。
3.消防控制室（或值班室）是否设置紧急报警控制器对系统实施远程监控与报警，由工程设计人员确定。
