柜式(无管网)预制灭火系统安装示意图

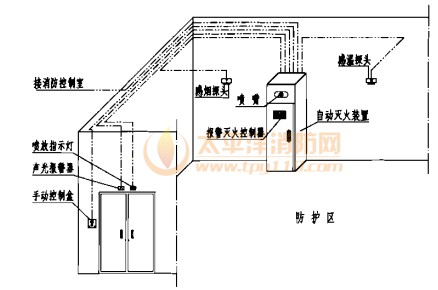

单瓶组装置安装（内置自动报警灭火控制器）

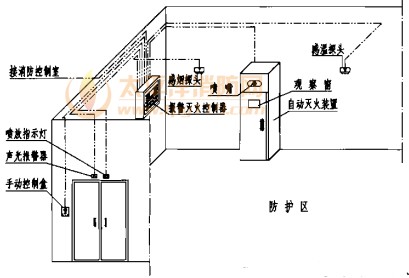

单瓶组装置安装（外置自动报警灭火控制器）

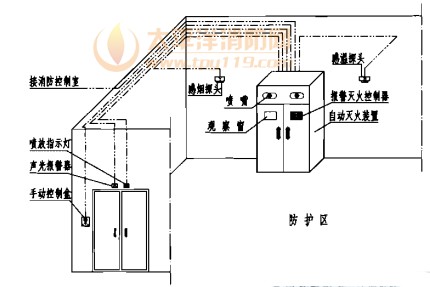

双瓶组装置安装（内置自动报警灭火控制器）

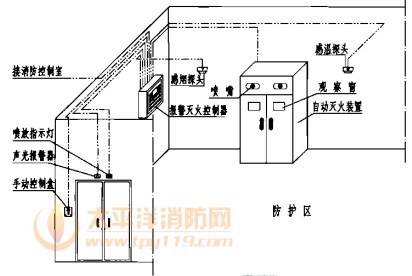

双瓶组装置安装（外置自动报警灭火控制器）
说明：1.柜式（无管网）预制灭火系统对防护区的基本要求详见本图集总说明第7。
2.柜式（无管网）预制灭火系统动作程序图详见本图集总说明。
2.柜式（无管网）预制灭火系统动作程序图详见本图集总说明。
单瓶组装置安装（外置自动报警灭火控制器）
双瓶组装置安装（内置自动报警灭火控制器）
双瓶组装置安装（外置自动报警灭火控制器）
