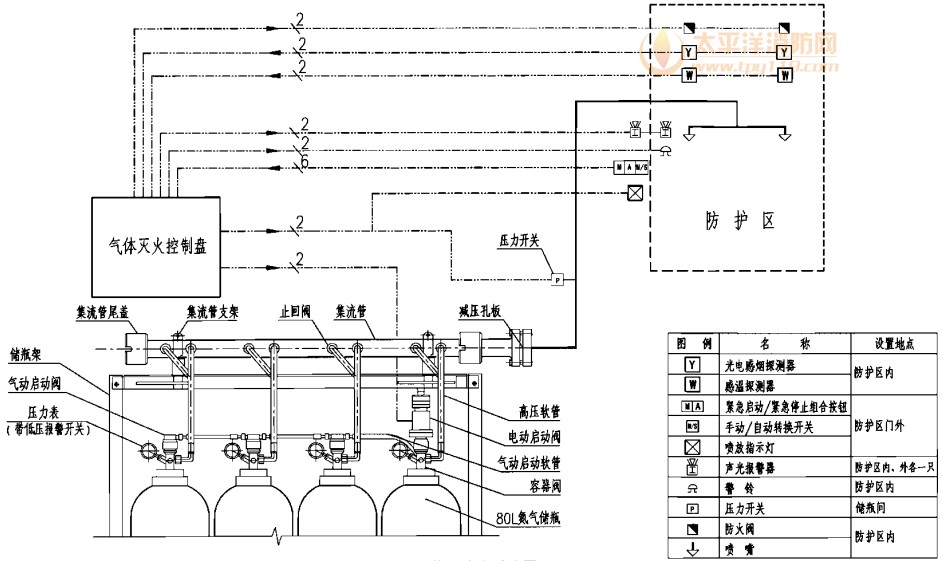

IG-100单元独立系统原理图
IG-100单元独立系统原理图
IG-100气体灭火单元独立系统自动控制说明：
1.气体灭火控制盘在接收到感温和感烟两个独立的报警信号后，声、光报警器自动报警。
2.气体灭火控制盘经过0～30s延迟，发出电信号驱动灭火剂主钢瓶。
3.主钢瓶气动启动附属钢瓶，并驱动管网上的压力开关，压力开关反馈信号给气体灭火控制盘。
4.系统电气控制原理详见“气体灭火系统电气控制原理图”。
1.气体灭火控制盘在接收到感温和感烟两个独立的报警信号后，声、光报警器自动报警。
2.气体灭火控制盘经过0～30s延迟，发出电信号驱动灭火剂主钢瓶。
3.主钢瓶气动启动附属钢瓶，并驱动管网上的压力开关，压力开关反馈信号给气体灭火控制盘。
4.系统电气控制原理详见“气体灭火系统电气控制原理图”。
