IG-100 气体灭火系统设计计算举例

    某建筑物内数据中心长12m,宽8m,净高3.5m,设计环境温度24℃~26℃,拟采用IG-100气体灭火系统。
1.确定系统设计主要技术参数:
    该建筑仅数据中心一个防护区,设计采用IG-100气体单元独立灭火系统。
    灭火设计浓度             C=38.3%(按电子产品火灾)
    防护区最低环境温度          T= 24℃
    防护区海拔高度修正系数        K=1.0(详见本图集总说明第8.8.5)
    防护区围护结构承受内压的允许压强  Pf=1200Pa
    IG-100气体灭火剂充装密度 1.1652kg/m3(15MPa,20℃时)
2.防护区面积、容积计算:
    F=12×8=96(m2);V=12×8×3.5=336(m3
3.IG-100灭火设计用量计算:
    防护区环境温度为24℃时IG-100的蒸汽比容:
      S=0.799678+0.00293T=0.87(m3/kg)

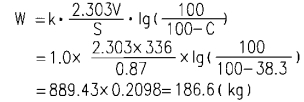

    防护区内全淹没灭火设计用量:
 防护区内全淹没灭火设计用量
    按设计用量的2%估算喷放剩余量,则系统灭火剂储存量为:
       186.6×1.02=190.33(kg)
4.计算储瓶数:
    根据本图集IG-100气体灭火系统说明每只80L钢瓶充装13.4kg灭火剂,得出:
         n=190.33÷13.4=14.20(只)
    设计采用15只储气钢瓶,灭火剂实际储存量为201kg。
5.计算防护区应布置喷嘴数量:
    根据本图集IG-100气体灭火系统说明第5.1.1单个喷嘴保护面积不宜大于30m2,得出:
        n=96/30=3.2(个)
    设计按4只喷嘴布置,每只喷嘴的IG-100气体灭火剂喷放流量为:
        Q=(13.4×15)÷4=50.25(kg/只)
    根据本图集IG-100气体灭火系统说明管径估算表 ,选用DN25或DN32的喷嘴接管。
6.防护区泄压口:
    泄压面积
泄压面积
    选用本图集柜式(无管网)预制灭火系统说明CX545107型泄压阀一个,实际泄压面积为0.098m2
    注:本例题方案和初步设计阶段IG-100系统灭火剂用量按淹没系数乘以防护区容积,再除以IG-100的蒸汽比容估算为:24℃时38.3%灭火设计浓 度IG-100的淹没系数0.478,蒸汽比容0.87,W=0.478×336÷0.87=184.61(kg),与上面计算结果186.6kg基本接 近。
