自动泄压阀外形图、技术性能参数

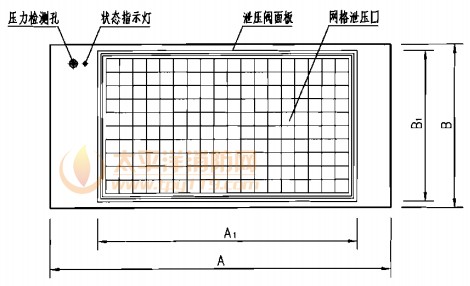

自动泄压阀前视图
自动泄压阀技术性能参数
说明：本图集FXY-Ⅰ（Ⅱ）（Ⅲ）型自动泄压阀依据北京实益拓展科技有限责任公司提供的技术资料进行编制，工程中宜优先选用供电电源为AC220V的Ⅱ型和Ⅲ型；WLZX-013（025）型自动泄压阀依据四川威龙消防设备有限公司提供的技术资料进行编制。
FXY-Ⅰ（Ⅱ）型剖面 FXY-Ⅲ型剖面
WLZX-013（025）
WLZX-013（025）
自动泄压阀工作原理：
自动泄压阀安装完毕投入使用后，测压装置24h检测防护区内的空气压力。火灾发生时，气体灭火系 统启动喷放灭火剂，防护区内空气压力随之升高。当压力达到设定值时，泄压阀测压装置发出动作信号，执行机构迅速将叶片从关闭状态转变为开启状态，快速释放 防护区内的超压空气，使防护区围护结构不致破坏。当空气压力下降至设定值以下时，测压装置再次给执行机构发出动作信号，使执行机构复位，叶片关闭，保持防 护区内的灭火剂灭火浓度。除自动控制功能外，还可以将泄压阀动作信号反馈到消防控制室，对泄压阀实施远距离监控或进行手动控制。
自动泄压阀动作压力：当用户无要求时按自动泄压阀技术性能参数表数值设定供货；也可根据用户需要在出厂前按要求数值设定。
自动泄压阀安装完毕投入使用后，测压装置24h检测防护区内的空气压力。火灾发生时，气体灭火系 统启动喷放灭火剂，防护区内空气压力随之升高。当压力达到设定值时，泄压阀测压装置发出动作信号，执行机构迅速将叶片从关闭状态转变为开启状态，快速释放 防护区内的超压空气，使防护区围护结构不致破坏。当空气压力下降至设定值以下时，测压装置再次给执行机构发出动作信号，使执行机构复位，叶片关闭，保持防 护区内的灭火剂灭火浓度。除自动控制功能外，还可以将泄压阀动作信号反馈到消防控制室，对泄压阀实施远距离监控或进行手动控制。
自动泄压阀动作压力：当用户无要求时按自动泄压阀技术性能参数表数值设定供货；也可根据用户需要在出厂前按要求数值设定。
