三氟甲烷灭火系统说明
2 系统管网设计
2.1 管网布置宜采用均衡系统。均衡系统管网应符合下列要求：2.1.1 每个喷嘴的平均设计流量应相等；
2.1.2 管网中从第一个分流点至每个喷嘴的管道阻力损失，相互间的差值不应大于10%。
2.2 灭火剂喷放时间不应大于10s。
2.3 管网分流应采用三通管件，其分流出口应水平布置。
2.4 灭火剂输送干管的平均设计流量按下式计算：
Qw——干管平均设计流量（kg/s）；
W——灭火设计用量或惰化设计用量（kg）；
t——灭火剂喷放时间（s）。
2.5 灭火剂输送支管的平均设计流量按下式计算：
Qg——支管平均设计流量（kg/s）；
Ng——安装在计算管段下游的喷嘴数量（个）；
Qc——单个喷嘴的平均设计流量（kg/s）。

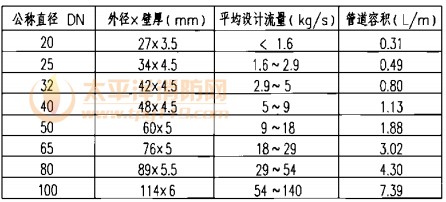

2.6 在方案和初步设计阶段初选管径时，可按平均设计流量及采用管道阻力损失为0.003MPa/m～0.002MPa/m进行计算。或参照下表进行初选：
