附录A 非膨胀型防火涂料和防火板等效导热系数测试方法
A.0.1 现场施工所采用防火材料的导热系数可按下列步骤进行检测：1 预制图A.0.1-1 所示截面的钢试件，长度1.0m。
2 在 钢结构防火工程的施工现场，采用现场施工的防火材料对钢试件进行防火保护（图A.0.1-2 ) , 厚度取20mm。试件两端用相同防火材料封堵．
3 对钢试件进行标准火灾升温试验，量测1.5h 时刻试件在图A.0.1-3 所示测点处的温度。
图A.0.1-1 钢试件截面
图 A.0.1-2 防火保护试件截面
图 A.0.1-2 防火保护试件截面

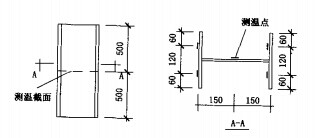

图A.0.1-3 试件上温度测点布置
对于采用非膨胀型防火涂料保护的试件：
λi一一防火材料的导热系数［〔 W/(m·℃）］。
5 如果各侧点的最高沮度Tmax和平均温度To满足下列公式：
A.0.2 非膨胀型防火涂料和防火板的等效导热系数，可按下列步骤进行测定：
1 预制图A.0.1-1 所示截面的钢试件，长度1.0m。
2 采用待测防火材料对钢试件进行防火保护（图A.0.1-2 ) ，厚度取20mm。试件两端用相同防火材料封堵。
3 对钢试件进行标准火灾升温试验，量测1.5h 时刻试件在图A.0.1-3 所示测点处的温度。
4 计算各测点的平均温度T0。
5 计算防火材料的等效导热系数λi［〔 W/(m·℃）］。
对于非膨胀型防火涂料：
