8.3 钢-混凝土组合梁
8.3.1 火灾下组合梁中混凝土楼板内的平均温度可按表8.3.1 确定。
表8.3.1 混凝土楼板的平均升温（℃）
2 对顶板厚度介于50∽100mm的混凝土楼板，其升温可通过线性插值得到。
8.3.2 可将组合楼板中的H 型钢梁分成两部分：一部分为下翼缘与腹板组成的倒T 型构件；另一部分为上翼缘。两部分在火灾下的温度可分别按第6.3 节相关规定计算。其中，上翼缘按三面受火考虑，下翼缘与腹板组成的倒T 型构件按四面受火考虑。
8.3.3 组合梁抗火承载力应按下式验算：
M=
；
——高温下组合梁正弯矩作用时的抵抗弯矩值，按第8.3.4条计算；
——高温下组合梁负弯矩作用时的抵抗弯矩值，按第8.3.5条计算。
8.3.4 高温下组合梁正弯矩作用时的抵抗弯矩值可按下式计算：

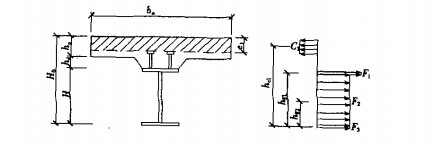

1 塑性中和轴在混凝土板内（图8.3.4-1)，即
时：
；——高温下组合梁正弯矩作用时的抵抗弯矩值，按第8.3.4条计算；——高温下组合梁负弯矩作用时的抵抗弯矩值，按第8.3.5条计算。8.3.4 高温下组合梁正弯矩作用时的抵抗弯矩值可按下式计算：
1 塑性中和轴在混凝土板内（图8.3.4-1)，即
时：
—— 混凝土顶板全部受压时的承载力，CTot1＝fcTAc1，其中Ac1为混凝土板截面积，fcT为混凝土高温抗压强度，按混凝土顶板平均温度确定；C 1——混凝土顶板所受压力,
；F1——钢梁上翼缘全部屈服时的承载力，F1＝γRηTfAn，其中An为上翼缘截面面积，ηT为钢材强度高温折减系数，按钢梁腹板温度确定；
F2——钢梁腹板全部受拉或受压屈服时的承载力，F2＝γRηTfAw，其中fAw为上翼缘截面面积，ηT为钢材强度高温折减系数，按钢梁腹板温度确定；
F3——下翼缘全部屈服时的承载力，F3＝γRηTfAf2，其中Af2为下翼缘截面面积，ηT为钢材强度高温折减系数，按钢梁下翼缘温度确定；
H——钢梁截面总高度；
H0——整个组合梁截面总高度，H0＝H+hu＋hd ；
hu——混凝土板等效厚度，当组合梁为主梁时，其值取压型钢板肋以上混凝土板厚加肋高度一半，当组合梁为次梁时，仅取压型钢板肋以上的混凝土板厚；
hd——混凝土肋的等效高度，当组合梁为主梁时，其值取压型钢板肋高度的一半；当组合梁为次梁时，取压型钢板肋的全高；
be——混凝土板有效宽度，根据现行国家标准《 钢结构设计规范GB 50017 相关条文确定；
el——混凝土顶板受压区高度；
hcl——混凝土顶板受压区中心到钢梁下翼缘中心的距离，hcl＝H0－0.5el；
hFl——上翼缘中心到下翼缘中心的距离；
hFZ——腹板中心到下翼缘中心的距离。

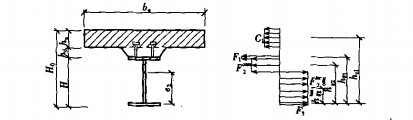

2 塑性中和轴在钢梁截面内（图8.3 4-2)，
时：
Fcom2——腹板受压区的合力，Fcom2＝0.5（一C1-F1+F2+F3）；
hcom2——腹板受压区中心到下翼缘中心的距离，hcom2＝0.5（e2+H），其中e2为截面塑性中和轴到下翼缘中心的距离，
；Ften2——腹板受拉区的合力，Fcom2＝0.5(Cl+ Fl+F2-F3)；
Hten2——腹板受拉区中心到下翼缘中心的距离，为0.5e2。
8.3.5 高温下组合梁受负弯矩作用时，可不考虑楼板和钢梁下翼缘的承载作用（图8.3.5 ) ，相应的组合梁抵抗弯矩可按下式计算：

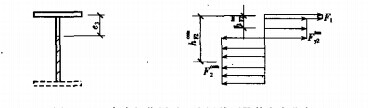

图8.3.5 负弯矩作用时组合梁截面及其应力分布
Fteny2——腹板受拉区合力，Fteny2＝o.5（一F1＋F2）；
hcomy2——腹板受压区中心到下翼缘中心的距离，当Fcomy2＞0时hcomy2＝0.5( H+e3)，当Fteny2≤0时hcomy2＝0.5H；
e3——塑性中和轴到上翼缘中心的距离，当Fteny2＞O 时e3＝
；当Ften≤0时，e3＝0；hteny2——腹板受拉区中心到下翼缘中心的距离，当Fteny2＞O时，hteny2＝0.5e3；当Fteny2≤O时，hteny2＝0。
条文说明
8.3 钢-混凝土组合梁8.3.1～8.3.5 火灾下钢-混凝土组合梁的承载力可像常温下一样，按塑性进行计算，但应考虑火灾升温对混凝土强度和钢材强度的影响。火灾下混凝土板的温度沿楼板厚度方向的分布是不均匀的，但为简化计算，假设楼板内温度均匀分布，并取楼板的平均温度作为楼板的代表温度。
试验发现，火灾中组合梁中钢梁的上翼缘温度较低，接近混凝土顶板的温度，而钢梁的腹板和下 翼缘温度一致。
钢框架梁常采用组合梁，由于框架梁梁端的轴向约束产生的悬链线效应，可使火灾下梁中的温度轴向力为零，与图4 所示情况类似。如组合梁为独立梁，且梁无轴向约束，则火灾下梁的轴向可自由膨胀，则梁中不会产生温度轴向力。可见，无论组合梁两端是否有轴向约束，进行抗火承载力验算时均可不考虑梁中轴力。
组合梁的抗火验算可按下列步骤进行：
1 对钢梁采用一定的防火保护被覆。
2 按第8.3.1 和8.3.2 条分别计算混凝土顶板和钢梁在规定耐火极限要求下的温度。
3 按第8.3.3 条验算组合梁的抗火承载力。
