9.2 构造
9.2.1 采用外包混凝土或砌筑砌体的钢结构防火保护构造宜按图9.2.1 选用。采用外包混凝土的防火保护宜配构造钢筋。

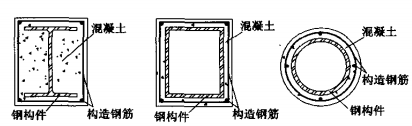

图9.2.1 采用外包混凝土的防火保护构造
1 承受冲击、振动荷载的构件。
2 涂层厚度不小于30mm的构件。
3 粘结强度不大于0.05MPa 的钢结构防火涂料。
4 腹板高度超过500mm的构件。
5 涂层幅面较大且长期暴露在室外。

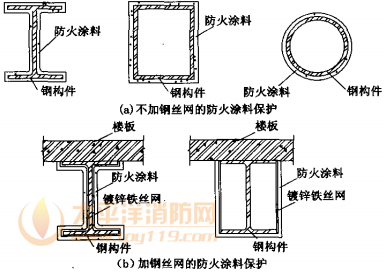

图9.2.2 采用防火涂料的防火保护构造
9.2.3 采用防火板的钢结构防火保护构造宜按图9.2.3-1、图9.2.3-2选用。

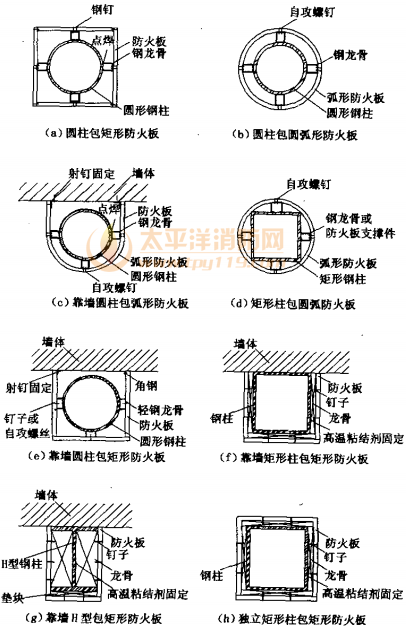

图9.2.3-1 钢柱采用防火板的防火保护构造

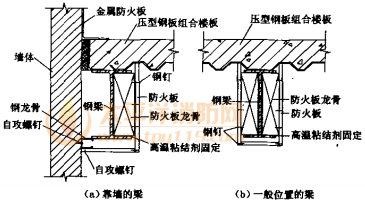

图9.2.3-2 钢梁采用防火板的防火保护构造
9.2.4 采用柔性毡状隔热材料的钢结构防火保护构造宜按图9.2.4选用

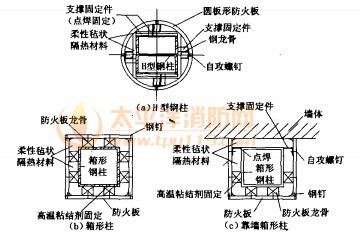

图9.2.4 采用柔性毡状隔热材料的防火保护构造
9.2.5 钢结构采用复合防火保护的构造宜按图9.2.5-1∽图9.2.5-3选用。

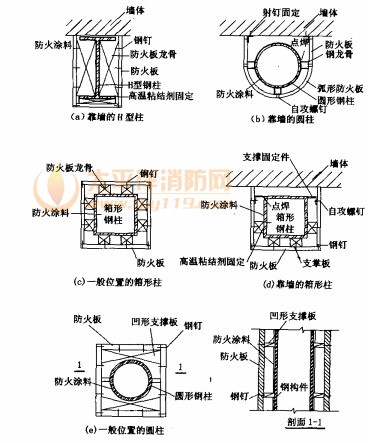

图9.2.5-1 钢柱采用防火涂料和防火板的复合防火保护构造

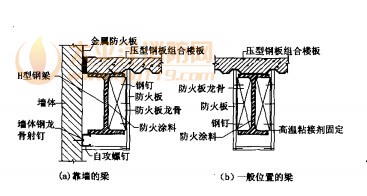

图9.2.5-2 钢梁采用防火涂料和 防火板的复合防火保护构造

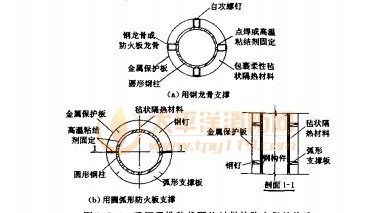

图9.2.5-3 钢柱采用柔性和防火板的复合防火保护构造
条文说明
9.2 构造
本节列出了防火保护的构造．参考国内现行施工方法，示例性规定了各种防火保护层的构造要求。
外包混凝土的防火保护构造，其混凝土可以是一般混凝土，也可以是加气混凝土。为了防止在高温下混凝土爆裂，宜加构造钢筋。
外包混凝土的防火保护构造，其混凝土可以是一般混凝土，也可以是加气混凝土。为了防止在高温下混凝土爆裂，宜加构造钢筋。
