A.2 温度计算
A.2.1 验算钢柱在炉料热作用下的最高温度Tsmax按下式确定：
T2——验算钢柱最高温度随翼缘厚度d变化的温度调整值，按表A.2.1-2取值。
γ1——冶炼炉内冶炼的金属熔点（T0）的调整系数，取（T0—30）/1250；
γ2——冶炼炉所冶炼的金属炉渣的辐射黑度（ε）的调整系数，取ε/0.66。
图A.1 事故坑与验算钢柱相对位置

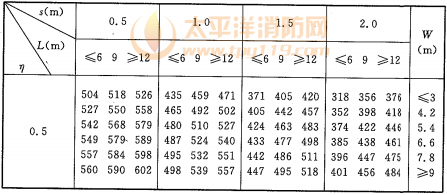

表A.2.1-1 验算钢柱最高温度T1（℃）d=25mm

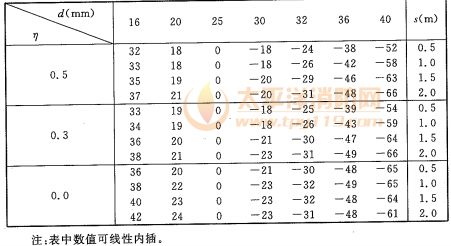

表A.2.1-2 验算钢柱温度调整值T2（℃）
A.2.2 验算钢柱的临界温度Tc可查表A.2.2确定。表中k为验算钢柱柱底截面的最大正应力水平，按A.3.1条确定。
表A.2.1-1 验算钢柱最高温度T1（℃）d=25mm
表A.2.1-2 验算钢柱温度调整值T2（℃）

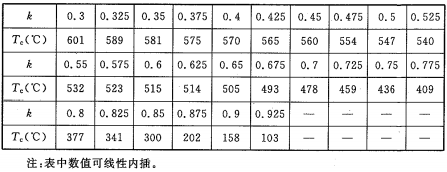

表A.2.2 临界温度Tc与验算钢柱应力水平k的关系（破坏应变取0.5%）
