4.2 消防水泵安装
4.2.1 消防水泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明。检查数量：全数检查。
检查方法：对照图纸观察检查。
4.2.2 消防水泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231、《压缩机、风机、泵安装工程施工及验收规范》GB 50275的有关规定。
检查数量：全数检查。
检查方法：尺量和观察检查。
4.2.3 吸水管及其附件的安装应符合下列要求：
1 吸水管上应设过滤器，并应安装在控制阀后。
2 吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的蝶阀，蝶阀应采用沟槽式或法兰式蝶阀。
检查数量：全数检查。
检查方法：观察检查。
3 当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。
检查数量：全数检查。
检查方法：观察检查。
4 吸水管水平管段上不应有气囊和漏气现象。变径连接时，变径时应用偏心异径管件，应采用偏心异径管件并应采用管顶平接。
4.2.4 消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程应为工作压力的2～2.5 倍。
检查数量：全数检查。
检查方法：观察检查。
条文说明
4.2.1 本条对消防水泵安装前的要求作出了规定，为确保施工单位和建设单位正确选用设计中选用的产品，避免不合格产品进入自动喷水灭火系统，设备安装和验收时注意检验产品合格证和安装使用说明书及其产品质量是非常必要的。
4.2.2 本条规定的消防水泵安装要求，是直接采用现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231、《压缩机、风机、泵安装工程施工及验收规范》GB 50275的有关规定。
4.2.3 本条对吸水管及其附件安装提出来要求。不应采用没有可靠锁定装置的蝶阀，其理由是一般蝶阀的结构，阀瓣开、关是用蜗杆传动，在使用中受到振动 时，阀瓣容易变位，改变其规定位置，带来不良后果。美国NFPA13也有相关规定。本次修订，考虑到蝶阀在国内工程中应用较多，且有诸如体积小、占用空间 位置小、美观等特点，只有克服其原体结构不能锁定的问题，有可靠锁定装置的蝶阀，用于自动喷水灭火系统应允许。本条修订是符合国情的。关于蝶阀的选用，从 目前已做好的工程反馈回来的情况看。对夹式蝶阀在管道充满水后存在很难开闭甚至无法开闭的情况，这与对夹式蝶阀的构造有关，可能给系统造成隐患，故不允许 使用对夹式蝶阀。
消防水泵吸水管的正确安装是消防水泵正常运行的根本保证，吸水管上应安装过滤器，避免杂物进入水泵，同时该过滤器应便于清洗，确保消防水泵正常供水。
吸水管上安装控制阀是便于消防水泵的维修，先固定消防水泵然后再安装控制阀门，以避免消防水泵承受能力。
当消防水泵和和消防水池位于独立基础上时由于沉降不均匀，可能造成消防水泵吸水管受内应力，最终应力加在消防水泵上，将会造成消防水泵损坏，最简单的解决方法是加一段柔性连接管(见图1）。

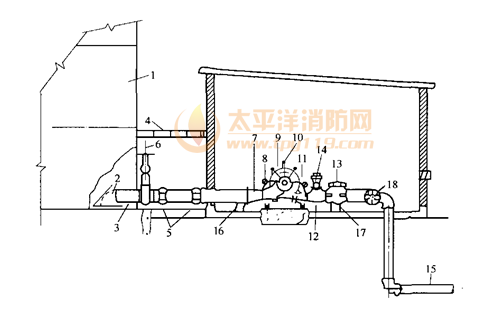

图1 消防水泵消除应力的安装示意图（摘自 NFPA20）
1—消防水池；2—进水弯头1.2m×1.2m的方形防涡流板，高出水池底部距离为吸水管 径的1,5倍，但最小为152mm；3—吸水管；4—防冻挡板；5—消除应力的柔性连接管；6—闸阀；7—偏心异径接头；8—吸水压力表；9—卧式泵体可 分式消防泵；10—自动排气装置；11—出水压力表；12—渐缩的出水三通；13—多功能水泵控制阀或止回阀；14—泄压阀；15—出水管；16—泄水阀 或球形滴水器；17—管道支座；18—指示性闸阀或指示性蝶阀消防水泵吸水管安装若有倒坡现象则会产生气囊，采用大小头与消防水泵吸水口连接，如果是同心大小头，则在吸水管上部有倒坡现象存在。异径管的大小头上部头上部会存留从水中析出的气体，因此应采用偏心异径管，且要求吸水管的上部保持平接（见图2）。

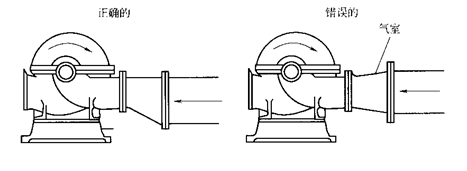

图2 正确和错误的水泵吸水管安装示意图
美国 NFPA20 第2.9.6条也规定：吸水管应当精心敷设，以免出现漏气和气囊现象，其中任何一种现象均可严重影响消防水泵的运转。4.2.4 本条对消防水泵出水管的安装要求作了规定。消防水泵组的总出管上强调安装泄压阀，主要考虑了自动喷水灭火系统在日常维护管理中，消防水泵启停 和系统试验较频繁，经常发生非正常承压，没有泄压阀很容易造成管道崩裂现象。例如某高层建筑，高压自动喷水灭火系统的消防水泵扬程达125m，在安装调试 阶段开泵前没有将回水阀打开，结果造成系统底部的钢制管崩裂。
压力表的缓冲装置可以是缓冲弯管，或者是微孔缓冲水囊等方式，既可保护压力表，也可使压力表指针稳定。
多功能水泵控制阀有阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座和控制管系统等零部件组成。具有水力控制器、启泵时缓 开、停泵时先快闭后缓闭的特点，兼有水泵出口水锤消除器、闸（蝶）阀、止回阀三种产品的功能，有利于消防水泵自动启动和供水系统安全；多功能水泵控制阀结 构性能应符合《多功能水泵控制阀》CJ/T 167的规定，它是一种新型两阶段的阀门，现实际工程中应用很多，故增加该阀的安装要求。
