7.3 管道减压措施
7.3.1 圆缺型孔板的孔应位于管道底部，孔板前水平直管段的长度不应小于该段管道公称直径的2倍。7.3.2 管道采用节流管时，节流管内水的流速不应大于20m/s,节流管长度不宜小于1.0m，公称直径宜根据管道的公称直径按表7.3.2确定。

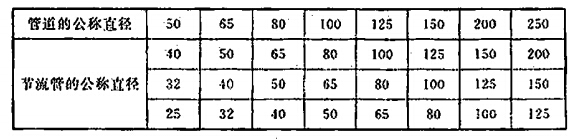

表7.3.2 节流管的公称直径（mm）
7.3.3 圆形减压孔板应符合下列规定：
1 应设置在公称直径不小于50mm的直管段上，前后管段的长度均不宜小于该管段直径的5倍；
2 孔口面积不应小于设置管段截面积的30%，且孔板的孔径不应小于20mm；
3 应采用不锈钢板材制作。

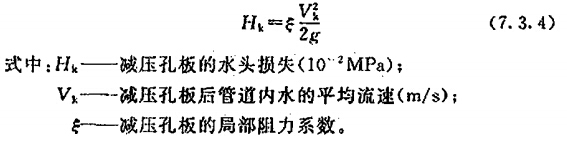

7.3.4 减压孔板的水头损失应按下式计算：
1 应设置在公称直径不小于50mm的直管段上，前后管段的长度均不宜小于该管段直径的5倍；
2 孔口面积不应小于设置管段截面积的30%，且孔板的孔径不应小于20mm；
3 应采用不锈钢板材制作。
7.3.4 减压孔板的水头损失应按下式计算：

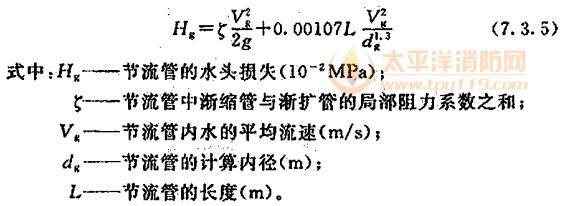

7.3.5 节流管的水头损失应按下式计算：
7.3.6 减压阀应符合下列要求：
1 减压阀的额定工作压力应满足系统工作压力要求；
2 入口前应设置过滤器；
3 当连接两个及两个以上报警阀组时，应设置备用减压阀；
4 垂直安装的减压阀，水流方向宜向下。
1 减压阀的额定工作压力应满足系统工作压力要求；
2 入口前应设置过滤器；
3 当连接两个及两个以上报警阀组时，应设置备用减压阀；
4 垂直安装的减压阀，水流方向宜向下。
条文说明
7.3 管道减压措施

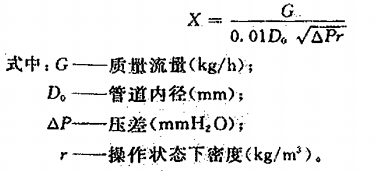

7.3.1 圆缺型减压孔板按下式计算：
7.3.1 圆缺型减压孔板按下式计算：
计算步骤为：先按上式算出X值，由X值查表13得n；根据n=h/D0求出h（圆缺高度）；由n在表13中查出α，在表14中查出m，代入下式进行验算：
式中:ε按1考虑。

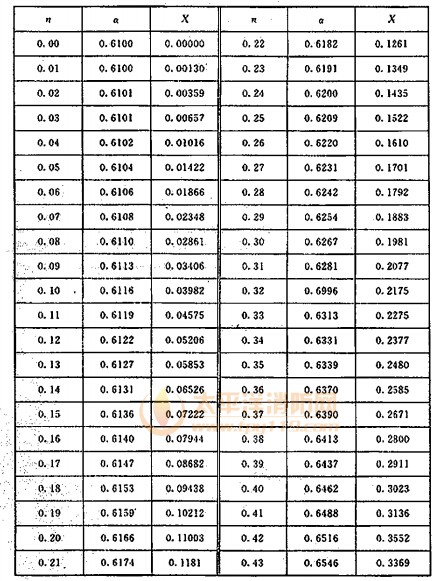

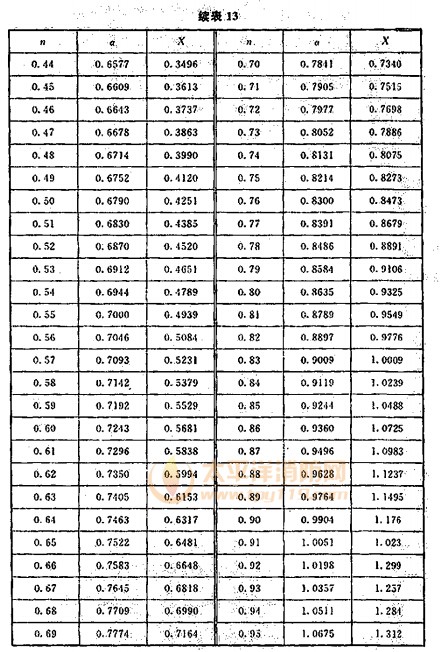

表13 流量系统与函数X与圆缺孔板相对高度的关系

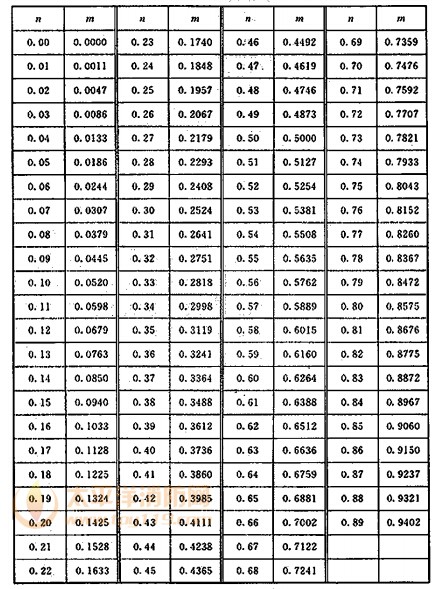

表14 圆缺相对高度与圆缺截面比的关系
表14 圆缺相对高度与圆缺截面比的关系

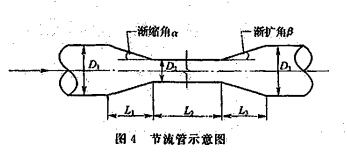

7.3.2 节流管如图4所示，设置在水平管段上，节流管管径可比干管管径缩小1号～3号规格，图4中要求L1=D1，L3=D3。
7.3.3 本条参照现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定制订。

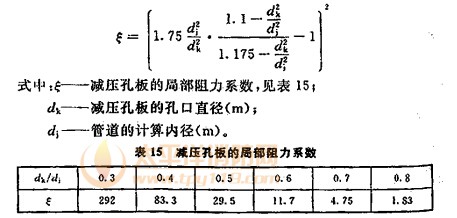

7.3.4 本条参照现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定制订。对于减压孔板的局部阻力系数，可按以下公式进行计算：
7.3.4 本条参照现行国家标准《自动喷水灭火系统设计规范》GB 50084的相关规定制订。对于减压孔板的局部阻力系数，可按以下公式进行计算：
7.3.5 式（7.3.5）中的ζ为节流管渐缩管和渐扩管的局部阻力系数之和，渐缩管和渐扩管的局部阻力系数分别见表16和表17，两个表均摘自《给水排水设计手册 第1 册 基础数据》（第2版、2002年），局部阻力系数ζ可由渐缩角α、渐扩角β及管径比D3/ D2（见图4），通过查表16和表17得到。如当节流管直径为上、下游管段直径的1/2时，通过计算可得渐缩角和渐扩角为27°，取30°,管径比为2，查表得渐缩管和渐扩管的局部阻力系数分别为0.24 和0.46，因此ζ为0.7。
表16 渐缩管局部阻力系数表

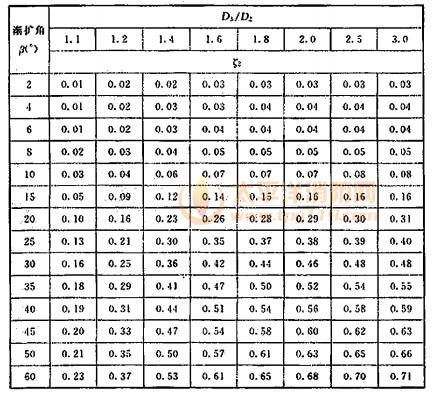

表17 渐扩管局部阻力系数表
表17 渐扩管局部阻力系数表
7.3.6 本条提出了系统中设置减压阀的规定。
为了防止堵塞，要求减压阀入口前设过滤器，由于水喷雾灭火系统中在雨淋报警阀前的入口管道上要求安装过滤器，因此，当减压阀和雨淋报警阀距离较近时，两者可合用一个过滤器。

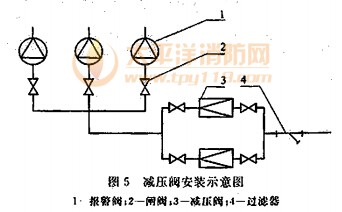

与并联安装的报警阀连接的减压阀，为检修时不关停系统，要求设有备用的减压阀（见图5)。
为了防止堵塞，要求减压阀入口前设过滤器，由于水喷雾灭火系统中在雨淋报警阀前的入口管道上要求安装过滤器，因此，当减压阀和雨淋报警阀距离较近时，两者可合用一个过滤器。
与并联安装的报警阀连接的减压阀，为检修时不关停系统，要求设有备用的减压阀（见图5)。
