4.1 结构示意图

    结构示意图及各零部件名称见图１。

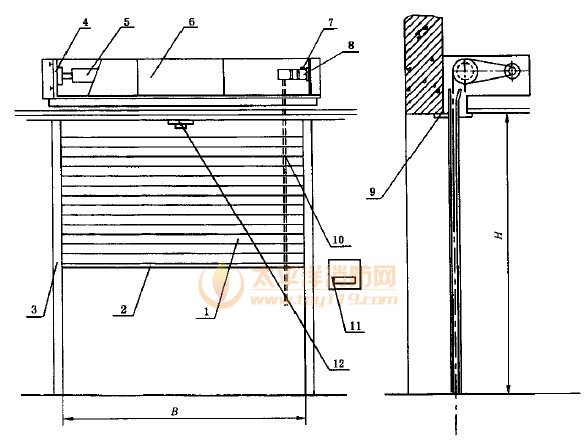

图1 防火卷帘结构示意图
防火卷帘结构
1——帘面；7——限位器；
2——座板；8——卷门机；
3——导轨；9——门楣；
4——支座；10——手动拉链；
5——卷轴；11——控制箱（按钮盒）；
6——箱体；12——感温、感烟探测器。
注：防火卷帘的结构有多种形式，此图仅是示例。
