5.10 机械排烟系统
5.10.1 控制柜同5.9.1。
5.10.2 风机
同5.9.2。
5.10.3 排烟阀、排烟防火阀、电动排烟窗
同5.9.3。
5.10.4 系统功能
5.10.4.1 自动控制方式下，分别触发两个相关的两个火灾探测器，查看相应排烟阀、排烟风机、送风机的动作和信号反馈情况。通风与排烟合用系统，同时查看风机运行状态的转换情况。
5.10.4.2 采用风速仪，按下列方法测量排烟风口的风速：
5.10.4.2.1 小截面风口（风口面积小于0.3m2），可采用5个测点，见图1所示。
5.10.4.2.2 当风口面积大于0.3m2时，对于矩形风口，见图2所示，按风口断面的大小划分成若干个面积相等的矩形，测点布置在图每个小矩形的中心，小矩形每边的长度为200mm左右；对于条形风口见图3所示，在高度方向上，至少安排两个测点，沿其长度方向上，可取4—6个测点；对于圆形风罩，见图4所示，并至少取5个测点，测点间距≤200mm。
5.10.4.2.3若风口气流偏斜时，可临时安装一截长度为0.5～1m，断面尺寸与风口相同的短管进行测定。

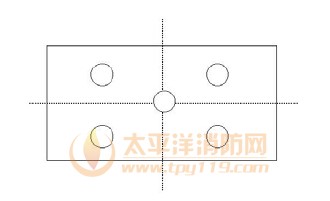

图1 小截面风口测点布置

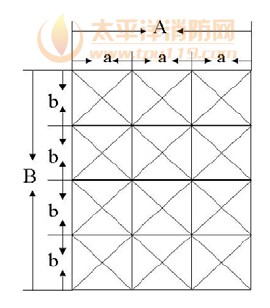

图2 矩形风口测点布置

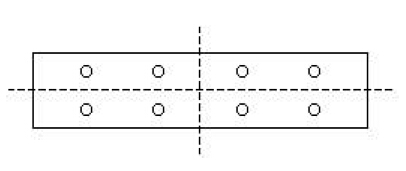

图3 条缝形风口测点布置

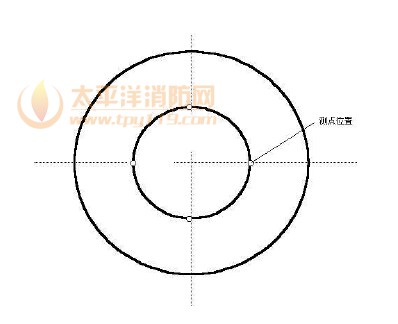

图4 圆形风口测点布置
5.10.4.3 按下列公式计算排烟风口的平均风速：
图2 矩形风口测点布置
图3 条缝形风口测点布置
图4 圆形风口测点布置
Vp=（V1+V2+V3+……Vn）/n
式中：Vp——风口平均风速，单位为米/秒（m/s）；
V1、V2、V3、……Vn——各测点风速，单位为米/秒（m/s）m/s；
n——测点总数。
5.10.4.4 按下列公式计算排烟量。
L=3600Vρ·F
式中：L=排烟量，单位为立方米每小时（m3/h）；
Vρ=排烟口平均风速，单位为米每秒（m/s）；
F=排烟口的有效面积，，单位为平方米（㎡）。
5.10.4.5 分别触发两个相关的火灾探测器或触发手动报警按钮，查看相应区域电动排烟窗动作情况及反馈信号。
5.10.4.6 全部复位，恢复到正常警戒状态。
