8.8 窗扇扭曲度
8.8.1 试验设备试验平台：试验平台的长、宽尺寸应满足测量需求，其平面度不应低于三级；三个顶尖：高度差不大于0.5mm；高度尺：分度值为0.02mm。
8.8.2 试验步骤
8.8.2.1 任意选定窗扇的三个角为顶尖支撑角，标记为Pl、P2、P3角，并在其正反面分别标记出顶尖的顶放位置点，每个点与两角边等距，且不小于5mm；窗扇剩余一角为测量角，标记为P4角，见图4。
8.8.2.2 在试验平台上，将三个顶尖分别顶在窗扇Pl、P2和P3角正面的三个顶放位置点上，并平稳放置，用高度尺测量试验平台与窗扇P4角正面间的距离hl。
8.8.2.3 将窗扇反转，将三个顶尖分别顶在窗扇P1、P2和P3角反面的三个顶放位置点上，并平稳放置，用高度尺侧量试验平台与窗扇P4角反面间的距离h2。
8.8.3 试验结果
窗扇的扭曲度（D）按下式计算，结果保留小数后一位有效数字

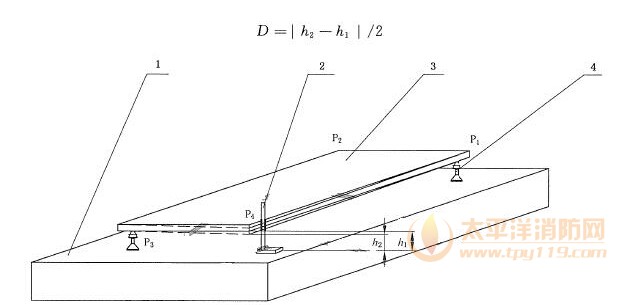

图4 扭曲度测量示意图
1——试验平台；2——高度尺；
3——防火窗活动窗扇；
4——顶尖。
