6.9 配合公差
6.9.1 门扇与门框的搭接尺寸（见图14）6.9.1.1 按使用状态，将试件安装在试验框架上，门扇处于关闭状态，用划刀在门扇与门框相交的左边、右边和上边的中部划线作出标记后，用钢板尺测量搭接宽度。
6.9.1.2 门扇与门框的搭接宽度取测量值的最小值。
6.9.2 门扇与门框的配合活动间隙
按使用状态，将试件安装在试验框架上，门扇处于关闭状态，门扇与门框有合页一侧、有锁一侧，以及门扇与上框、下框，双扇、多扇门的门扇之间的活动间隙以塞尺最大插入厚度作为测量值。
6.9.3 门扇与门框的贴合面间隙（见图14）
按使用状态，将试件安装在试验框架上，门扇处于关闭状态，门扇与门框贴合面间隙以塞尺最大插入厚度作为测量值。

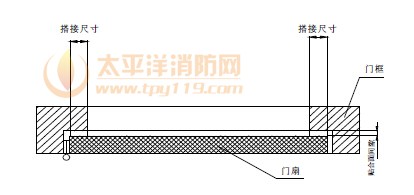

图14 门扇与门框的搭接尺寸和贴合面间隙示意图
6.9.4 门的开面上门框与门扇的平面高低差R6.9.4.1 门扇关闭，用游标卡尺测定门框与门扇的平面高低差。测量位置见图15所标定的位置Ｒ１、Ｒ２、Ｒ３……Ｒ６。
6.9.4.2 门框与门扇的平面高低差R取测量值的极值。

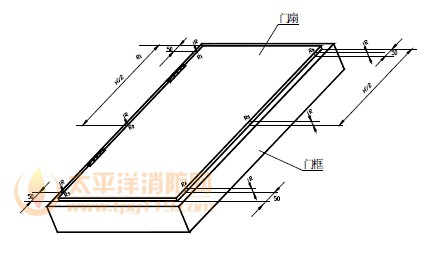

图15 门框与门扇平面高低差测量位置示意图
