6.7 尺寸公差
6.7.1 门扇高度H采用钢卷尺测量，测量位置为距门扇两竖边各50mm处，见图１所示的A-A和A′-A′位置。检测值与产品设计图示门扇高度值相减，结果取其极值。
图1 门扇高度测量位置示意图

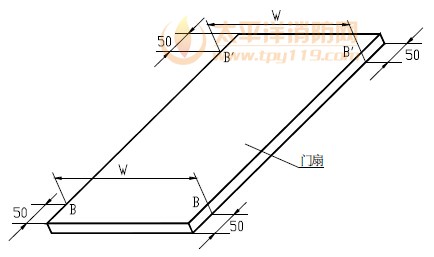

6.7.2 门扇宽度W 采用钢卷尺测量，测量位置为距门扇上两横边各50mm处，见图２所示的B-B和B′-B′位置。检测值与产品设计图示门扇宽度值相减，结果取其极值。
图2 门扇宽度测量位置示意图
6.7.3 门扇厚度T采用游标卡尺测量，测量位置见图３中Ｔ１、Ｔ２、Ｔ３……Ｔ８所标定的位置[注：遇锁具、合页（铰链）处相应避开50mm]，检测值与产品设计图示门扇厚度值相减，结果取其极值。
图3 门扇厚度测量位置示意图

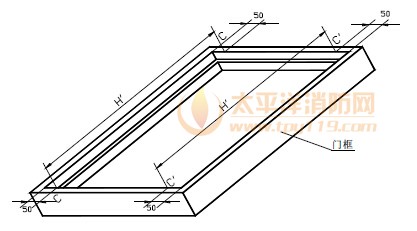

6.7.4 门框内裁口高度H′ 采用钢卷尺测量，分别测量门框内裁口的左竖边和右竖边，见图４所示Ｃ－Ｃ、Ｃ′－Ｃ′。检测值与产品设计图示门框内裁口高度值相减，结果取其极值。
图4 门框内裁口高度测量位置示意图

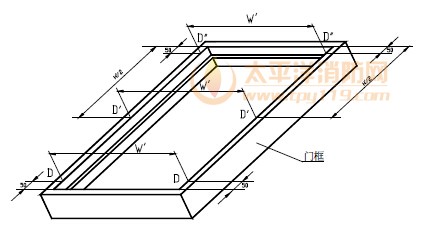

6.7.5 门框内裁口宽度W′ 采用钢卷尺测量，测量位置见图５所示的Ｄ-Ｄ、Ｄ′-Ｄ′、Ｄ″-Ｄ″。检测值与产品设计图示门框内裁口宽度值相减，结果取其极值。
图5 门框内裁口宽度测量位置示意图

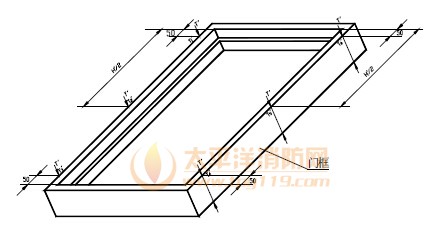

6.7.6 门框侧壁宽度T′
采用游标卡尺测量，测量位置见图６所示的Ｔ１′、Ｔ２′、Ｔ３′……Ｔ６′。检测值与产品设计图示门框侧壁宽度值相减，结果取其极值。
图6 门框侧壁宽度测量位置示意图
