10.3 站场内部布置
10.3.1 站场总平面，应根据站的生产流程及各组成部分的生产特点和火灾危险性，结合地形、风向等条件，按功能分区集中布置。10.3.2 单罐容量等于或小于265m

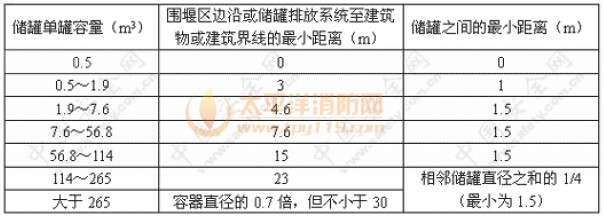

表10.3.6 储罐间距
2 多台储罐并联安装时，为便于接近所有隔断阀，必须留有至少0.9m的净距。 3 容量超过0.5m³的储罐不应设置在建筑物内。
10.3.7 气化器距建筑界线应大于30m，整体式加热气化器距围堰区、导液沟、工艺设备应大于15m；间接加热气化器和环境式气化器可设在按规定容量设计的围堰区内。其他设备间距可参照本规范表5.2.1的有关规定。
10.3.8 液化天然气放空系统的汇集总管，应经过带电热器的气液分离罐，将排放物加热成比空气轻的气体后方可排入放空系统。
禁止将液化天然气排入封闭的排水沟内。
条文说明
10.3 站场内部布置
10.3.2 本条是针对小型储罐提出的要求。这是参照《石油化工企业设计防火规范》GB 50160-92（1999年版）全压力式储罐布置要求和山东淄博市煤气公司液化天然气供气站储罐区内建有12台106m³立式储罐建设经验而定。总容量3000m³是根据本章的划分等级确定的。易燃液体储罐不得布置在液化天然气罐组内，在NFPA 59A中也有明确规定。
10.3.3 本条参照美国标准NFPA 59A和49CFR193编制。NFPA 59A规定围堰区内最小盛装容积应考虑扣除其他容器占有容积以及雪水积集后，至少为最大储罐容积100％。子母罐应看作单容罐而设围堰。
10.3.4 本条参照美国标准NFPA 59A和49CFR193编制。关于隔离距离的确定，上述标准均规定采用美国天然气研究协会GRI 0176报告中有关“LNG火灾”所描述的模型：“LNG火灾辐射模型”进行计算。本条改为“国际公认”，实际指此模型。
目标物中“辐射量达4000W/㎡界线以内”的条款，在NFPA 59A中为5000W/㎡。考虑到在4000W/㎡辐射量处对人的损害是20s以上感觉痛，未必起泡的界限，5000W/㎡人更难于接受，故改为4000W/㎡。
另外，NFPA 59A中规定，围堰为矩形且长宽比不大于2时，可用如下公式决定隔离距离：
（10）隔离距离
A——围堰的面积（㎡）；
F——热通量校正系数，即：对于5000W/㎡为3；对于9000W/㎡为2；对于30000W/㎡为0.8。
由于本章将5000W/㎡改为4000W/㎡，如采用此公式时其值应大于3，经测算约为3.5，但有待实践后修正。
10.3.5 本条参照美国标准NFPA 59A和49CFR193编制。关于扩散隔离距离确定，上述标准均规定采用美国天然气研究协会GRI0242报告中的有关“利用DEGADIS高浓度气体扩散模型所做的LNG蒸气扩散预测”所描述的模型进行计算。本条改为“国际公认”，实际指此模型。在NFPA 59A（2001年版）中还给出一种计算模型，这里就不再列举。
10.3.6 本条参照美国标准NFPA 59A（2001年版）的2.2.3.6、2.2.4.1、2.2.4.2和2.2.4.3条编制。
10.3.7 气化器是液化天然气供气站中将液态天然气变成气态的专有设备。气化器可分为加热式、环境式和工艺蒸发式等类型。加热式又可分为整体式，如浸没燃烧式和间接加热式。环境式其热取自自然界，如大气、海水或地热水等。在本章中常用的气化器为浸没燃烧式和大气式。气化器布置要求参照NFPA 59A编制。
10.3.8 液化天然气的蒸沸气体可能温度很低，达到－150℃，比空气重。为此气液分离罐内必须配电热器。当放空阀打开时，电加热自动接通，加热排出的气体，使其变得比空气轻并迅速上升，到达排放系统顶部。
“禁止将液化天然气排入封闭的排水沟内”是NFPA 59A第2.2.2.3条的要求。
