防雷接地
9.1、基础接地施工
1.本工程利用建筑结构基础内主筋作为接地体作为接地体，做引下线的主筋与基础内主筋焊接。接地电阻值应小于1欧姆，作为引下线的柱子，在距室外地坪－0.8米标高处，采用一根φ12镀锌扁钢与该两主筋焊接后引至室外散水坡外1米处，预留作增加人工接地装置使用。主楼副楼基础及层圈梁主筋应采用40*4镀锌扁钢，在抗震缝处作为跨线与之焊接为一体。
9.2、防雷引下线安装
1.本工程在建筑物顶屋面女儿墙上与挑檐上，装设Φ10镀锌圆钢做避雷带 连接条，所有高出屋面的设备及物体，均采用Φ16镀锌圆钢固定在设备及物体的顶端作避雷针，采用Φ10镀锌圆钢，一端与避雷针焊接，另一端与屋面女儿墙上避雷带焊接
2.利用建筑物构造柱内主筋作避雷引下线，做引下线的构造柱，每根柱内主筋大于Φ16mm及以上用两根小于Φ16mm用四根柱内主筋作为避雷引下线。构造柱至基础时，做引下线的主筋与基础内主筋焊接为一体，在距室外地坪0.5米处预埋连接板。作为测量接地电阻值用。
9.3、屋面避雷带安装

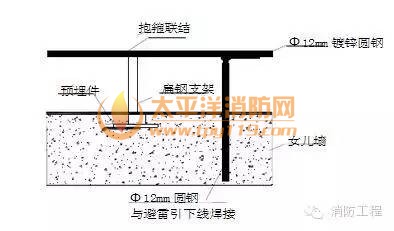

1.首先在屋面结构钢筋绑扎时，从避雷引下线柱钢筋引出Φ12mm镀锌圆钢与屋面避雷带连接，其接点做法见图：
9.4、 防雷装置安装类别和方法
1.本工程防雷接地接入基础。防雷装置的安装方法，除设计有特殊要求外，一般要求如下：
⑴避雷针针尖应采用Ф25镀锌圆钢或Ф40镀锌钢管，钢管壁厚不小于3.5mm。
⑵所有防雷装置的各种金属件必须镀锌，锌层要均匀。
⑶防雷装置的防雷线、引下线及杆塔等金属材料，需先经调后安装，引下线支持卡子的间距要均匀，引下线遇弯曲处不应做成死弯，做成圆角。避雷引下线与建筑物的其它金属部分，接近时应互相连接。（透气管、雨水管、金属窗框）。
⑷避雷引下线在地面以上2m长的一段，用竹管或木槽保护，采用2支及以上引下线时，应在距地2.2m处做断接卡子，供测量接地电阻使用。
