最全的消防工程施工方案流程细节

放大字体  缩小字体 发布日期:2016-04-07  来源:太平洋消防网  浏览次数:5467

消防电气工程

6.1、 配管敷设

1.明配管一般采用吊架敷设,钢管采用螺纹连接,先放线定位安装好吊架,后将管子固定在吊架上,要求横平竖直。

2.管内无毛刺及杂物,管口平整光滑并与箱(盒)连接时,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。

3.钢管接头及灯头盒等处均采用2.5mm2的多股铜芯导线和专用接地线卡进行可靠的跨接接地。

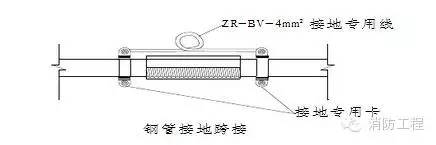

4.钢管丝扣连接时在管接头的两端装设专用接地跨接线,如图。

6.2、施工准备

1.材料准备:

所用主材、附材已运至施工现场,规格、型号符合图纸要求,数量满足现场需要。材料要求如下:

(1)主材:钢管具备有效的产品合格证,原材合格证,镀锌管外表层完整、无 剥落现象。

(2)附材:灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口的质量符合要求。

2.主要机具

专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、钢卷尺、线坠、手电钻、开孔器及电工常用工具。

3.作业条件:

⑴各层水平线和墙厚度线弹好,配合土建施工;

⑵现场浇筑楼板内配管,底层钢筋绑扎完毕,上层钢筋未绑扎前;

⑶现浇墙体内配管,土建钢筋已绑扎完毕,按墙体线施工;

⑷砌体内配管随土建施工进行配管;

4.施工工艺

⑴工艺流程

管路预制加工→测定盒箱位置→稳注箱盒→管路连接→接地线连接

5.管子切割

⑴管子切断配管前根据图纸要求的实际尺寸将管线切断。管切割时采用细齿锯切割,切割时要注意使锯条与管子轴线保持垂直,避免切断处出现马蹄口,推锯时,稍加用力,使其发生锯割作用,但用力不要过猛,以免别断锯条;回锯时,不加压力,锯稍抬起,尽量减少锯条磨损;当快要切断时,要减慢锯割速度,使管子平稳地锯断。为防止锯条发热,要时常注意在锯条口上注油。管字切断后,断口处应与管轴线垂直,管口应锉平、刮光、使管口平整光滑。当出现马蹄口后,应重新切段。严禁用电、气焊切割钢管。

6.管子煨弯

⑴管子敷设中需要改变方向时,应预先进行弯曲加工,管子弯曲也可以在管切段以前进行。管的弯曲,应使用专用弯管器煨弯。且不同规格的管应使用与之配套的弯管器,严禁在管路弯曲处采用气焊加热拿褶弯管。弯管时把弯管器套在需要弯曲部位(即起弯点),用脚踩住管子,扳动弯管器手柄,稍加一定的力,使管子略有弯曲,

⑵然后逐点向后移动弯管器,重复前次动作,直至弯曲部位的后端,使管子弯成所需要的弯曲半径和弯曲角度来。弯管的过程中还要注意移动弯管器的距离不能一次过大,用力也不能太猛。当需要在钢导管端部煨管入盒处的90 度弯曲时,煨好后管的端部管口应与管垂直,但应防止管口处受压变形。 7.测定盒箱位置

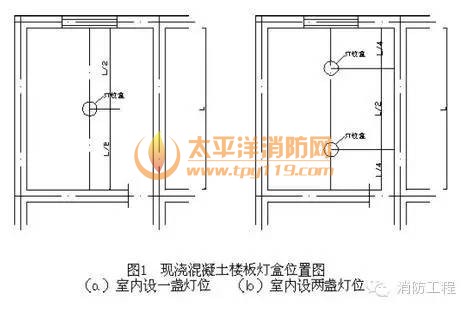

⑴在配管前应按设计图纸确定好配电设备、各种箱、盒及用电设备位置。在楼板内配管时,在土建摸板支设完毕后,根据设计图纸在摸板上用红油漆标注灯具、插座、探测器、接线盒、配电箱的位置。当室内只有一盏灯时,其灯位盒应设在纵横墙(或梁)净尺寸中心线的交叉处;有两盏灯时,灯位盒应设在短轴线墙(或梁)净尺寸中心线与长轴线墙(或梁)净尺寸1/4 的交叉处,如图1 所示。公共建筑走廊照明灯具,应按其顶部建筑结构不同,来合理地布置灯位盒的位置,当走廊顶部无凸出楼板下部的梁时,除考虑好楼梯对应处的灯位盒外,其他灯位盒宜沿走廊中心线均匀分布,如走廊顶部有凸出楼板下部的梁,确定灯位时,应考虑到灯位与梁的位置关系,灯位盒与梁之间的距离应协调,均匀一致,力求实用美观。

8.管子与盒箱的连接

⑴管与盒(箱)连接时采用专用螺纹接头连接,管口宜高出盒(箱)内壁3~5mm,管与盒(箱)连接固定时,先套上螺纹接头,一管一孔顺直插入与管径 吻合的敲落孔内,伸进长度宜为3~5 mm,然后将螺纹接头的六角爪型螺母在盒(箱)内侧拧上,并旋紧,接着用专用螺丝刀拧紧螺纹接头上的紧定螺钉,直至螺帽脱落。最后在管口套上塑料护口,并用锯末将灯头盒(接线盒)填塞满,盖上盒盖,拧紧螺丝。注意,管路与盒(箱)连接时,应一孔一管,管径与盒(箱)敲落孔应吻合,连接处,应将爪型螺母和螺纹接头锁紧,两根及以上管路与盒(箱)连接时,排列应整齐,间距均匀。

9.管与管的连接

⑴管与管连接采用直管接头连接,连接时先检查两侧连接的管口应平整、光滑、无毛刺、无变形。连接时将两管口分别插入直管接头中间,紧贴凹槽处两端,然后用专用螺丝刀拧紧螺钉,直至螺帽脱落。注意,在连接处应,应将紧定螺钉处于可视部位。

10.管路敷设

⑴管路敷设有下列情况之一时,中间应增设接线盒,其位置应便于穿线:

⑵管路长度每超过30m,无弯曲;

⑶管路长度每超过20m,有一个弯曲;

⑷路长度每超过15m,有两个弯曲弯曲;

⑸管路长度每超过8m,有三个弯曲弯曲;

⑹管暗敷设时,其弯曲半径不应小于管外径的6倍,埋入混凝土内平面敷设时,其弯曲半径不应小于管外径的10 倍。

11.现浇混凝土结构中管路敷设

⑴墙、柱内管路敷设:墙体内的配管应在两层钢筋网中沿最近的路径敷设,并沿钢筋内侧进行绑扎固定,绑扎间距不应大于1m,柱内管线应与柱主筋绑扎牢固。当线管穿过柱时,应适当加筋,以减少暗配管对结构的影响。柱内管路需与墙连接时,伸出柱外的短管不要过长,以免碰断。墙柱内的管线并行时,应注意其管间距不可小于25mm,管间距过小,会造成混凝土填充不饱满,从而影响土建的施工质量。

⑵现浇混凝土楼板内管路的敷设:现浇混凝土楼板内的管路敷设应在模板支好后,根据图纸要求及土建放线进行划线定位,确定好管、盒的位置,待土建底筋绑好,而顶筋未铺时敷设盒、管,并加以固定。直线敷设时,固定间距不大于1 米。土建顶筋绑好后,应再检查管线的固定情况,并对盒进行封堵。在施工中需注意,敷设于现浇混凝土楼板中的管子,其管径应不大于楼板混凝土厚度的1/2。并且管子与混凝土表面净距离不应小于15mm。由于楼板内的管线较多,所以施工时,应根据实际情况,分层、分段进行。先敷设好与已预埋于墙体等部位的管子,再连接与盒相连接的管线,最后连接中间的管线,并应先敷设带弯的管子再连接直管。并行的管子间距不应小于25mm,使管子周围能够充满混凝土,避免出现空洞。在敷设管线时,应注意避开土建所预留的洞。

⑶梁内的管线敷设:管路的敷设应尽量避开梁。如不可避免时,注意以下要求:管线竖向穿梁时,应选择梁内受剪力、应力较小的部位(梁净跨度的1/3 的中跨区域内)穿过,当管线较多时需并挑敷设,且管间的间距同样不应小于25mm,并应与土建协商适当加筋。管线横向穿时,也应选择从梁受剪力、应力较小的部位穿过,管线横向穿梁时,管线距底筋上侧的距离不小于50mm,且 管接头尽量避免放于梁内。灯头盒需设置在梁内时,其管线顺梁敷设时,应沿梁的中部敷设,并可靠固定,管线可煨成90 度的弯从灯头盒顶部的敲落孔进入,也可煨成鸭脖弯从灯头盒的侧面敲落孔进入。
