附录C 管道压力降

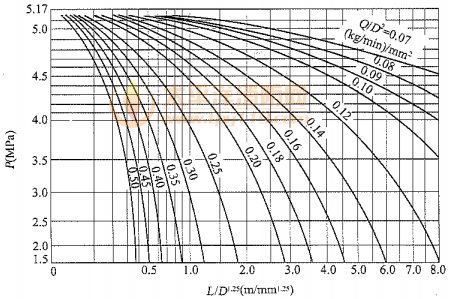

附图C-1 高压系统管道压力降
附图C-1 高压系统管道压力降

    注:管网起点计算压力取5.17MPa,后段管道的起点压力取前段管道的终点压力。

附图C-2 低压系统管道压力降

低压系统管道压力降

    注:管网起点计算压力取2.07MPa,后段管道的起点压力取前段管道的终点压力。
