消防泵如何实施联动控制?

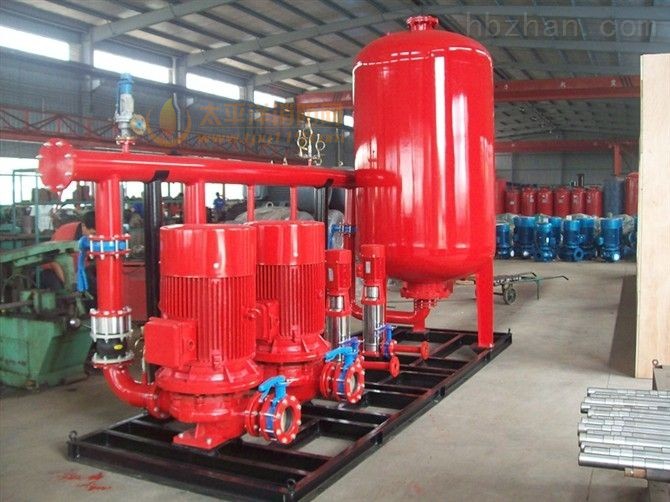

消防工程中水灭火设备在火灾状态下的运行离不开电源和对其动作过程进行的控制。因而制定切实可靠的消防泵联动控制方案,形成既满足规范要求又实时可靠的灭火系统是每一位从事消防设计和施工人员的重要职责。而水灭火系统的电气控制功能要求并不在统一的规范里,是分散在GB50045-95高层民用建筑设计防火规范、GBJ8485A动喷水灭火系统设计规范、GB5011698火灾A动报警系统设计规范和GB50261-96A动喷水灭火系统施工验收规范中,并且有些电气运行功能要求是反映在规范中消防给水一栏中。

由于以上原因,有些设计人员未能综合系统功能的全面要求而制定出一些不太完善的设计方案,或者设计意图不明确,任由施工单位A行决定,若施工单位不能引起重视,便不能将问题提前解决,造成不必要的麻烦。工程实践中,消防泵联动控制的电气控制设计应注意以下几点。

消火栓按钮启泵的控制方式

1、常见问题:

问题一,消火栓箱内装设玻璃击碎按钮,每个按钮接四线(二线启动,二线信号),接入消火栓泵控制柜或者先接入消防控制室专设的消火栓控制柜(箱)内,再由该控制柜(箱)将启动信号送给就地水泵控制柜(箱),线路电压值为交流220V。

问题二,利用报警系统提供的编码按钮报警信号(电压值24V)经主控制器的联动程序输出控制信号,再由继电器转换启动消火栓泵。其实消防泵联动控制容易被忽略。

问题一不符合GB5011698火灾A动报警系统设计规范中6.1.3‘消防控制设备的控制电源及信号回路电压宜采用直流24V’和JGJ/Tl.92民用建筑电气设计规范中24.6.2.1条‘消火栓按钮控制回路应采用50V以下的安全电压’’的要求。消火栓使用时,因为各种原因容易使操作人员沾水或使箱内进水产生触电事故。

问题二不完全符合GB5004595高层民用建筑设计防火规范中7.4.6.7条的要求,即“临时高压给水系统的每个消火栓处应设直接启动消防水泵的按钮,并应设有保护按钮的设施。’’报警按钮的启动信号要经过报警联动控制器,而且控制器必须在A动状态下工作,这种间接启泵方式有两个条件必须保证:一是联动主机必须正常工作;二是主机必须置于A动状态,这就给实时启泵造成了不可靠因素,姑且不论火灾时,主机正常工作与否,日常值班人员大多将主机手动/A动开关置于手动位置,此时若值班人员不在岗将直接贻误灭火良机。

2、正确做法:

做法一,选用玻璃击碎按钮,指示灯采用24V耐压,通过24V继电器联动220V水泵控制柜(箱)达到消防泵联动控制的目的,有关24V继电器或继电器箱的设置及动作设计方式可多种多样。只要满足按钮线路安全电压值和直接启泵的功能即可。

做法二,利用消防报警系统的地址按钮作消火栓按钮,按钮按下时除报警地址信号(24V)输出给报警控制器外,再利用按钮上另一对常开输出点通过24V继电器直接启动消防泵。

3、GB50116-98火灾A动报警系统设计规范第6.3.2.3条:消防控制设备对室内消火栓系统应有显示启泵按钮的位置功能。但在有的系统中,不带地址的消火栓按钮在控制室的信号只有一个指示,即所有的消火栓按钮在控制室的信号线并接在一起,这种做法在大系统中不利于各种情况的掌握。正确的做法应是在控制台上安置一一对应的消火栓按钮信号指示,对大型系统至少可以按建筑层数或其它有规律的方式设置信号指示。

喷淋系统自动启泵的控制方式

目前消防工程中比较普遍的做法是把水流指示器和压力开关的动作信号通过输入模块接入报警总线,然后经联动控制器在A动状态下的‘与’’联动关系输出接点(或24V)信号启动喷淋泵,这与消火栓手动间接启泵方式如出一辙,难以摆脱控制室设备和控制室人员状态的影响。GB50261-96A动喷水灭火系统施工及验收规范第7.2.5.1要求:“湿式报警阀调试时在其试水装置处放水,报警阀应及时动作;水力警铃应发出报警信号,水流指示器应发出报警电信号,压力开关应接通电路报警,并应启动消防泵。’’可见这种做法是不满足规范要求的。此种情况的存在首先是设计原因,其次与检测和验收部门的纠偏力度是分不开的。山西省工业设备安装公司在上海施工的一些工程中设计就比较完善。如压力开关信号除经输入模块进入报警控制器以外,还通过24V继电器直接控制喷淋泵动作。

造成电气设计或技术人员对消火栓和喷淋系统方案设计欠妥的原因是思想保守,以绝对无事故发生为原则而忽视了确保火灾时联动路径最畅通的原则。况且即使消防泵误动作也是不会造成事故的。只要预先在水系统管网中设置防超压装置就完全不必担心了,并可以建立可靠性与安全性的统一。《高层民用建筑设计防火规范》第7.5.6条明确指出“高层建筑消防给水系统应采取防超压措施,’’可见加强专业问的协调研究是使联动方案趋于合理的消防泵联动控制重要步骤。

消防泵联动控制方式的选择

随着电力电子技术、微电子技术及控制理论的发展,变频器已经广泛应用于交流电动机的速度控制之中。其最主要的特点是具有高效率的驱动性能、良好的控制特性,是一种公认的十分有效的控制措施。所以我国政府推荐在消防泵联动控制和风机上推广应用变频调速技术。

由于缺乏对变频装置的性能、性能价格比的深刻理解,有些电气设计人员或建设单位不能科学合理地对电机起动方式进行选择, 有的工程采用传统全压起动电机方式, 造成电机起动困难并容易出现其它故障, 因为消防水泵功率往往比较大;有的工程使用变频装置又比较随意, 造成一定的资金浪费。

实际上, 不管资金允许与否, 电机起动采用什么方式都应该用得适度,对消防泵电机的起动首先要考虑 自耦降压 、 Y 起动方式,或利用软起动器起动电机。

如在此情况下计算出整个系统用电最高峰时满足起动功率要求, 则可采用这几种比较经济的方式, 还可降低电机起动时的冲击,毕竟消防泵是不常用的。

而在有些工程, 特别是旧有工程比较满负荷的情况下增加供水水泵,在不更换变压器的情况下采用变频起动的方式就有可能比较经济了。
