注册消防工程师 室外消火栓相关知识点

放大字体  缩小字体 发布日期:2017-03-01  来源:龙本消防  浏览次数:563

一、类型特点

室外消火栓,传统的有地上式消火栓、地下式消火栓,新型的有室外直埋伸缩式消火栓(如:ZS100/65-1.6)。

地上式在地上接水,操作方便,但易被碰撞,易受冻;地下式防冻效果好,但需要建较大的地下井室,且使用时消防队员要到井内接水,非常不方便。

室外直埋伸缩式消火栓平时消火栓压回地面以下,使用时拉出地面工作。比地上式能避免碰撞,防冻效果好;比地下式操作方便,直埋安装更简单。是非常新型的先进的室外消火栓。

二、室外消防给水管网的设计

室外消防给水管道可采用高压、临时高压和低压管道。城镇、居住区、企业事业单位的室外消防给水,一般均采用低压给水系统,而且,常常与生产、生产给水管道合并使用。但是,高压或临时高压给水管道为确保供水安全,应与生产、生活给水管道分开,设置独立的消防给水管道。

(一)按水压要求分类

1、高压给水管网。是指管网内经常保持足够的压力,火场上不需使用消防车或其他移动式水泵加压,而直接由消火栓接出水带、水枪灭火。当建筑高度小于等于24m时,室外高压给水管道的压力应保证生产、生活、消防用水量达到最大,且水枪布置在保护范围内任何建筑物的最高处时,水枪的充实水柱不应小于10m。当建筑物高度大于24m时,应立足于室内消防设备扑救火灾。

2、临时高压给水管网。在临时高压给水管道内,平时水压不高,通过高压消防水泵加压,使管网内的压力达到高压给水管道的压力要求。当城镇、居住区或企事业单位有高层建筑时,可以采用室外和室内均为高压或临时高压的消防给水系统,也可以采用室内为高压或临时高压,而室外为低压的消防给水系统。气压给水装置只能算临时高压消防给水系统。一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。

3、低压给水管网。是指管网内平时水压较低,火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。消防车从低压给水管网消火栓内取水,一是直接用吸水管从消火栓上吸水;二是用水带接上消火栓往消防车水罐内放水。为满足消防车吸水的需要,低压给水管网最不利点处消火栓的压力不应小于0.1mp2。一般城镇和居住区多采用这种管网。

(二)按管网平面布置分类

1、枝状消防给水管网。在建设初期,或者分期建设和较大工程或是室外消防用水量不大的情况下,室外消防供水管网可以布置成枝状管道。即是管网有设成树枝状,分枝后干线彼此无联系,水流在管网内向单一方向流动,当管网检修或损坏时,其前方就会断水。所以,应限制枝状管网的使用范围。

2、环状消防给水管网。城镇市政给水管网、建筑物室外消防给水管网应布置成环状管网,管线形成若干闭合环,水流四通八达,安全可靠,其供水能力比枝状管网在1.5―2.0倍。但室外消防用水量不大于15L/3时,可布置成枝状管网。输水平管向环状管网输水的进水管不应小于2条,输水管之间要保持一定距离,并应设置连接管。室外消防给水管网的管径不应小于200mm,有条件的其管网不应小于150mm。

三、室外消火栓布置的消防要求

1、设置的基本要求。室外消火栓设置安装应明显容易发现,方便出水操作,地下消火栓还应当在地面附近设有明显固定的标志。地上式消火栓选用于气候温暖地面安装,地下室选用气候寒冷地面。

2、市政或居住区室外消火设置。室外消火栓应沿道路铺设,道路宽度超过60m时,宜两侧均设置,并宜靠近十字路口。布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m。

3、建筑物室外消火栓数量。室外消火栓数量应按其保护半径,流量和室外消防用量综合计算确定,每只流量按10――15L/5升。对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;对多层建筑,市政消火栓保护半径150mm内,如消防用水量不大于15L/s,被建筑物可不设室外消火栓。

4、工业企业单位内室外消火栓的设置要求。对于工艺装置区,或储罐区,应沿装置周围设置消火栓,间距不宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150mm。对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距储罐壁15m范围内的消火栓,不应计算在储罐区可使用的数量内。

四、室外消火栓保护半径与最大布置间距的设计

1、室外消火栓的保护半径。室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪手留有10m的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=153m。所以,室外低压消火栓保护半径为150m。室外高压消火栓给水的保护半径按串联6条水带考虑,同样计算,其保护半径为(6×20-10)×0.9=99m。所以,室外高压消火栓保护半径为100m。

2、室外消火栓的最大布置间距。室外消火栓间距布置的原则,是保证城镇区域任何部位都在两个消火栓的保护半径之间。根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保护半径,L是街道中心线之间的距离,按城市规划要求约为160m。经计算得:室外低压消火栓间距X=127m,室外高压消火栓间距X=600m。考虑火场供水需要,室外低压消火栓最大布置间距不应大于120m,高压消火栓最大布置间距不应大于60m。

五、室外消火栓选用要点

1、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。室外地下式消火栓应有直径为100mm和65mm的栓口各一个。

2、室外消火栓的保护半径不应超过150m,间距不应超过120m。

3、室外消火栓应该设置在便于消防车使用的地点。

4、室外消火栓应沿高层建筑周围均匀布置,并且不宜集中在建筑物一侧。

5、消火栓的启闭方向应统一,均应按顺时针关逆时针开;其丝杆应采用不锈钢;密封皮碗应选三元乙丙橡胶或丁晴橡胶;腔体内防腐层应该满足饮用水卫生指标等,应与阀门要求一致。

6、停车场的室外消火栓宜沿停车场周边设置,且距离最近一排汽车不宜小于7m,距加油站或库不宜小于15m。

7、室外消火栓距路边不应超过2m,距房屋外墙不宜小于5m。

六、室外消火栓的施工安装要点

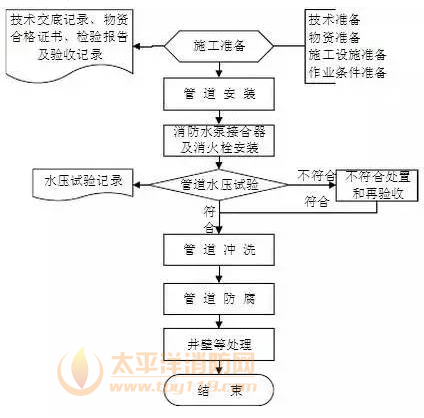

施工工艺流程如下图。

室外消火栓
