预作用自动喷水灭火系统主要部件构成及用途

放大字体  缩小字体 发布日期:2017-02-15  来源:太平洋消防网  浏览次数:1798

(一)空气维持装置

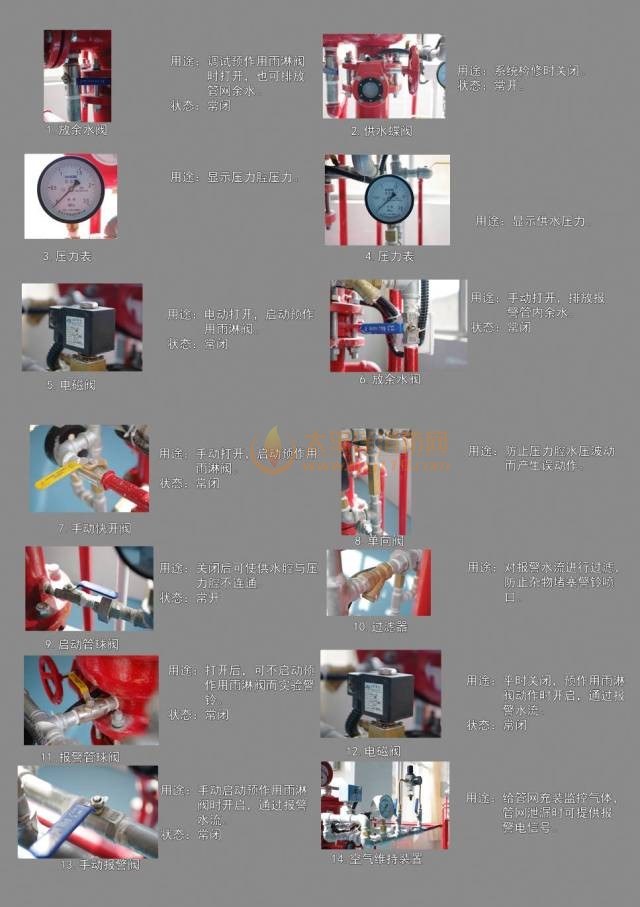

预作用阀组示意图

预作用阀组示意图

组件示意图

组件示意图

系统初始充装时打开主充气阀,当压力接近0.05MPa时关闭主充气阀,打开气体补偿球阀,通过调节过滤减压阀,将系统充压至0.05MPa。系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连,如果系统存在微小的泄漏,则压力会得到补偿而不会产生报警信号,只有发生较大泄漏时,才会发出报警信号。由于单向阀的作用可以保证系统充水时,压力水流不会流向供气管路。

(二)压力开关

将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。

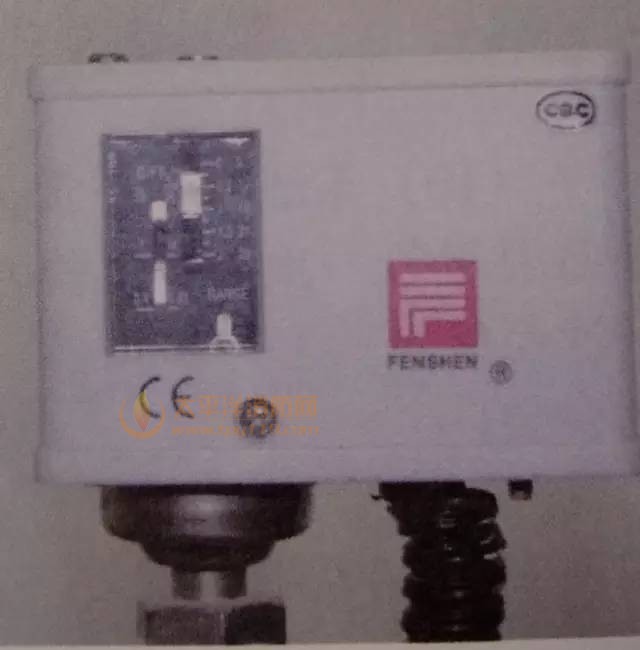

压力开关外形

压力开关外形

(三)水力警铃

水力警铃是水流过湿式报警阀使之启动后,能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时,系统侧排水口放水后5~90s内,水力警铃开始工作。

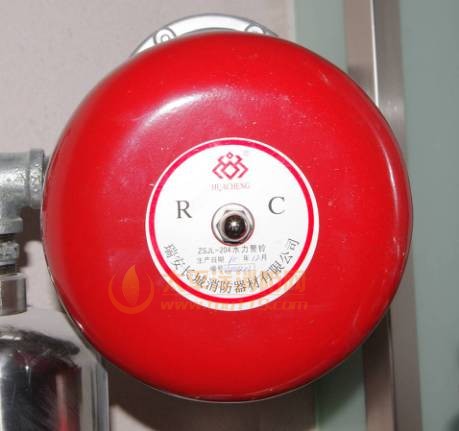

水力警铃外形

水力警铃外形

①试验操作

打开报警阀管路中的试警铃球阀对水力警铃进行试验。

②工程设计要求

1)所有自动喷淋系统均应安装水力警铃。

2)进入水力警铃的水流应经过滤,以防堵塞,过滤器可安装在湿式报警阀旁侧报警管路上。
