（一）干式报警阀
①干式报警阀组结构及安装示意（如图所示）

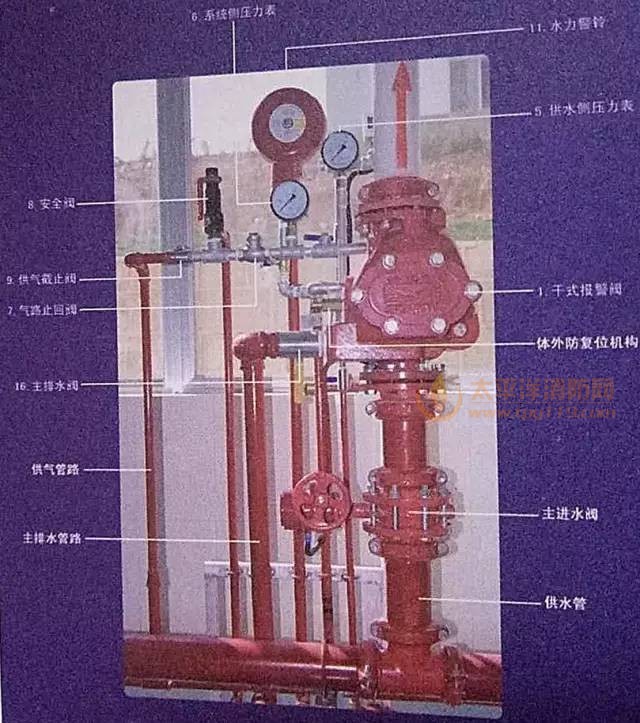

干式报警阀组结构及安装示意图
②主阀结构

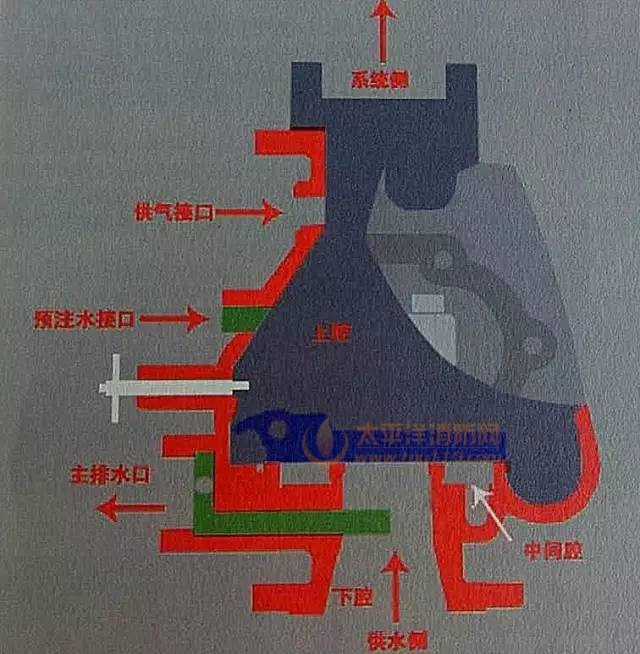

主阀结构示意图
主阀由阀体、内座圈，外座圈、阀瓣组件、阀盖等零部件组成（见图示）。阀瓣组件和内外座圈将主阀分为三个部分，即上腔、中间腔和下腔。上腔为关闭的阀瓣以上部分的阀腔，与系统管网相连，充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间，因阀瓣同时封闭外座圈和内座圈，所以中间腔既不与上腔相通，又不与下腔相通，而通过气孔与大气相通；下腔为关闭的阀瓣以下部分的阀腔，与供水侧管道相连，充有压力水。阀瓣关闭时，下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积，这二者的比即为差动比。干式阀差动比约为1:5，即可认为，只需供水压1/4的充气压，便能克服水压产生的推力，将阀瓣封闭。
③阀瓣组件
阀瓣组件是干式报警阀主阀的重要组件，由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零件组成，起着密封阀门作用。
阀瓣密封垫，是组件中的关键零件。因为他同时对外座圈和内座圈进行密封，必须保证其内外圈表面光滑，无斑驳、划痕、脏物等影响密封性能的缺陷，并且必须保证与之结合的内外座圈表面平整、光洁。
扣爪和拉簧的作用是防止阀瓣开启后自动复位，特殊的结构保证扣爪只能逆时针转动一定角度。当阀瓣在水压力的作用下开启式，扣爪前端（上部）碰在体外复位机构复位轴上，扣爪逆时针转动以避让复位轴，并不妨碍阀瓣运动；当阀瓣因自重回落时扣爪前端（下部）同样会碰到复位轴上，因扣爪不能顺时针转动，故复位轴将阻止阀瓣继续回落，防止阀瓣自动复位。
压板和螺栓是用来紧固密封垫和阀瓣体的。在拆换密封垫时，必需保证压板平整不得失之受损变形，并不得粘有脏物，同时必须保证密封垫和阀瓣体连接面平整，光洁。
④体外防复位机构
体外防复位机构可使干式报警阀开启后，干式报警阀一直处于开启状态，防止复位。
（二）压力开关
压力开关将水压信号变成电迅号，从而实现电动报警或启动消防水泵。

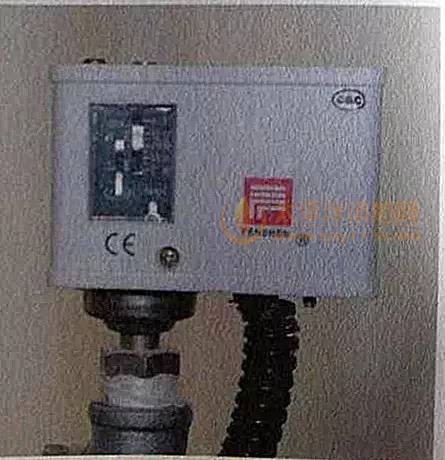

压力开关外形
（三）水力警铃
水力警铃是水流过报警阀使之启动后，能发出声响的水力驱动式报警装置，它用于湿式、干式报警阀及雨淋阀系统中。它安装在延时器的上部。当喷头开启时，系统侧排水口放水后5s～90s内，水力警铃开始工作。
①试验操作
打开报警阀管路中的试警铃球阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。
②工程设计要求
a）所有自动喷淋系统均应安装水力警铃。
b）进入水力警铃的水流应经过滤，防止堵塞，过滤器可安装在报警阀旁侧报警管路上。

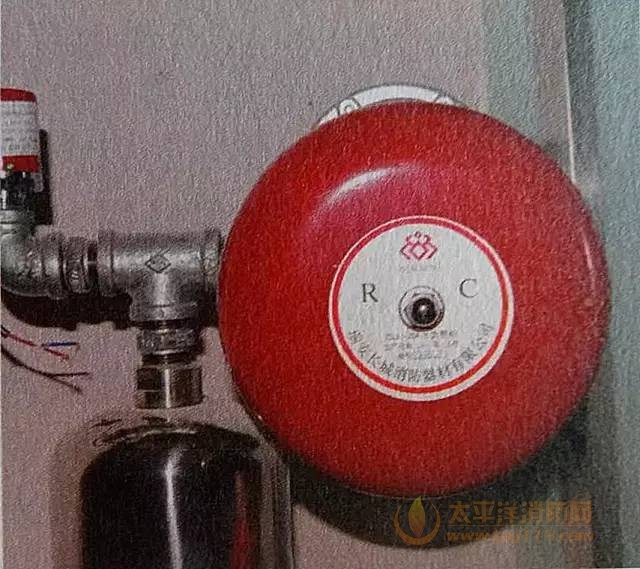

水力警铃外形
（四）水流指示器
安装在配水干管上，是靠管内压力水流动的推力而动作，从而推动微动开关发出报警信号，从而起到检测和指示报警区域的作用。另外，也可以与系统的其他组成部件联动，可控制消防泵的开启动作。
①工作原理
在自动喷水灭火系统中，水流指示器是一种把水的流动转换成电信号报警的部件。
②安装调整
a）水流指示器应安装在操作方便的地方；
b）安装时应注意水流方向，其动作方向和水流方向一致；水流指示器有明显的水流箭头。切不可装反方向。
c)水流指示器的工作参数是预先调定的，因此，安装时应避免距离碰撞，以免损坏工作部件，使预先调定的工作参数发生漂移。
d)若水流指示器不动作，可适当调节调节螺母，使水流指示器动作。若水流指示器有渗漏，可拧紧并帽，将O型密封圈压紧即可。

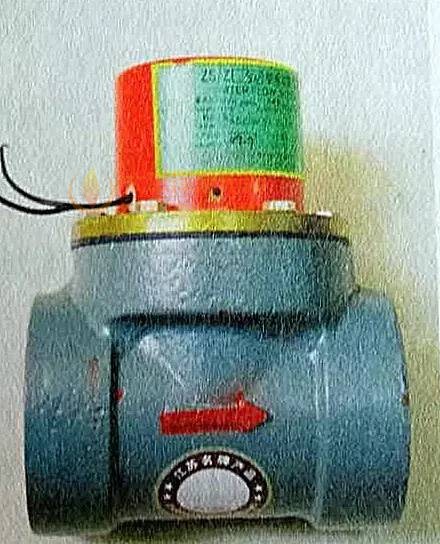

水流指示器外形
（五）闭式洒水喷头
有碰头体、溅水盘、感温玻璃球、释放和密封机构组成的，在热的作用下，在预定的温度范围内自行启动，并按设计的洒水的一种洒水装置。
（六）末端试水装置
安装在系统管网或分区管网的末端，检测系统启动、报警及联动等功能的装置。
