2016国泰怡安火灾报警设备布线要求

放大字体  缩小字体 发布日期:2016-09-07  来源:国泰怡安  浏览次数:1624

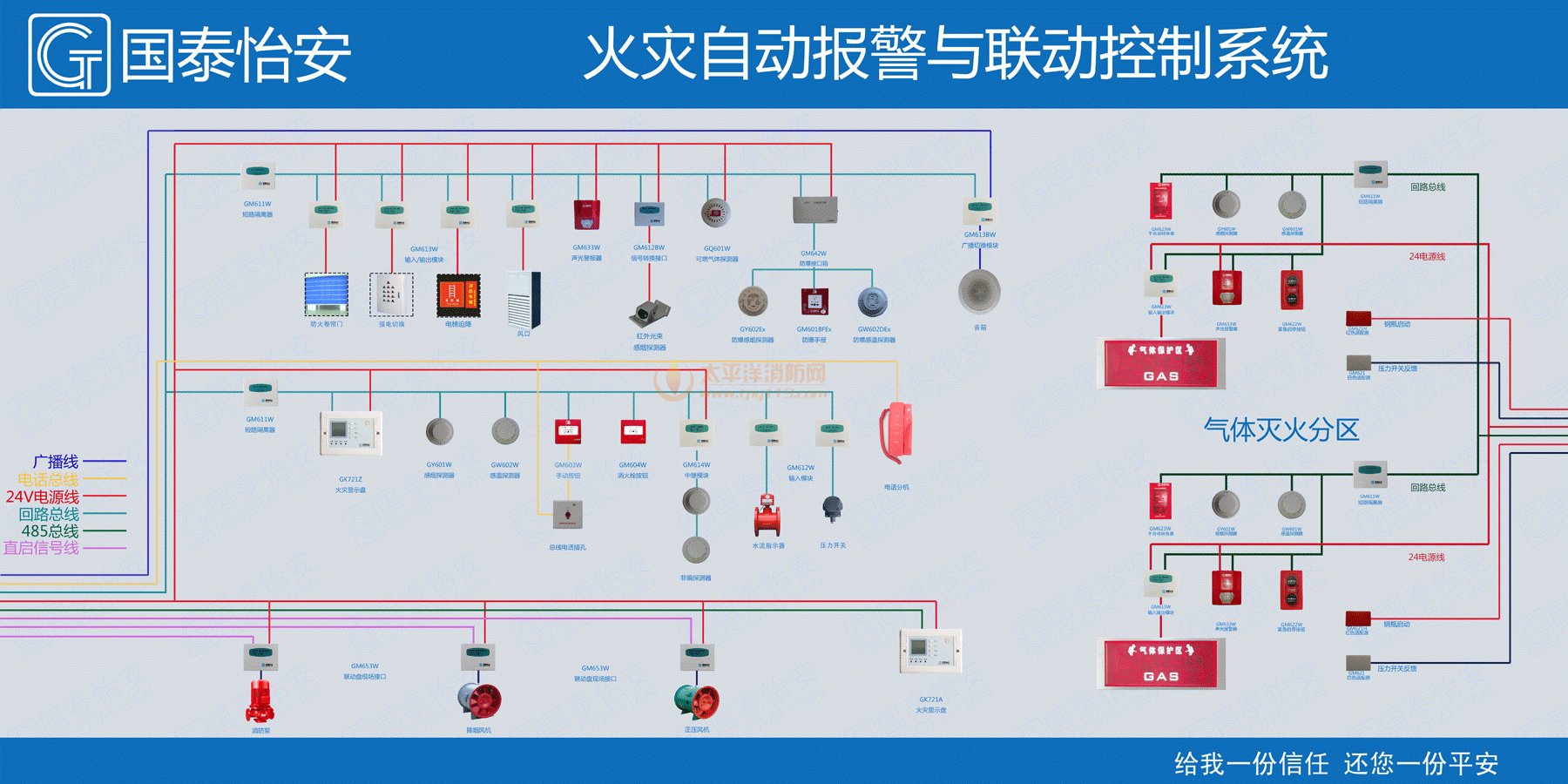

国泰怡安消防火灾报警设备布线要求

  注意:控制器必须良好接地,接地必须接大地,不能用220V变电箱的地线。

  一、回路信号总线部分

  1、回路信号总线无极性,并且回路线之间的电阻大约在20KΩ—30KΩ,回路线对地电阻阻值大约为20MΩ(国际标准),一般来说为10MΩ。

  2、回路信号线须采用1.5mm²阻燃双色双绞软铜线,耐压值≥250V,连接导线的长度应以电阻<40Ω为限,否则应考虑增大导线的横截面积(注:回路信号总线不宜采用平行线)。

  3、回路信号总线单独走管,可与联动24V电源线同一走管。但必须远离强电设备以及强电导线,并且也要远离其它信号线(例如:广播线、电话线、485通信线、CAN总线)注:回路信号总线尽量也不要与弱电信号线同管敷设避免存在干扰导致大工程后期调试受到阻碍。

  4、回路信号总线敷设长度不宜过长一般在1000m为宜,两根导线的环阻<40Ω即可,如果线路过长需增加回路中继器以及增大导线横截面积。

  5、回路信号总线采用树形走线方式来接现场设备,不需环形布线,但不宜分支太多。注:一个回路上现场设备带载数量不宜过满,同时消火栓按钮不宜超过一百个为宜。

  二、RS485信号总线部分

  1、RS485通讯信号线须采用双色双绞屏蔽线,线径≥1.5mm²,且应单独敷设管走线。

  2、RS485通讯总线采用差模通讯原理传输信号,同一支路须手拉手连接设备的方式走线,不允许有分支,且距离不宜超过1200m,环阻<60Ω,如果线上出现分支需加485中继器,且支路不应超过4个。

  3、RS485总线末端需接入120Ω的终端电阻,注:距离<100m可以不增加电阻。

  4、RS485通讯总线通过两根双绞线组成,它是通过通信线之间的电压差的方式来传递信号,及为差分电压传输。

  5、RS485通信线之间有差模干扰与共模干扰,差模干扰在两线之间传输属于对称干扰,消除干扰的方法就是在末端加120Ω的终端电阻。共模干扰为信号线与地之间传输属于非对称干扰,消除干扰方法是将屏蔽层与电脑、主机等地线连接可消除。

  三、CAN总线部分

  1、CAN总线是用于控制器与控制器之间的联网,每路两根线,同样CAN总线需采用双色双绞屏蔽阻燃软线,线径≥1.5mm²。布线时整个回路必须手拉手连接控制器设备,线路不宜超过5000m,也需单独穿管走线,避免与强电以及其他信号线同一管走线。

  2、CAN总线长度在5000m时,环阻<120Ω,注:如果线路信号较弱,此时需增加网桥。

  四、综合上述部分

  1、信号线之间禁止有短路,并且三种信号线之间不允许有强电与24v电压串入,避免损坏设备。

  2、综上所述:各类信号总线需根据具体现场施工情况决定线径、线路长度、分支多少。

  3、避免与强信号干扰的地方走线。

  五、24V电源线部分

  24v电源线采用阻燃双色双绞线,线径≥2.5mm²,线路过长时会产生压降,如果线路过长需采用加现场电源与增加导线的横截面积。

  六、电话部分

  1、电话布线也采取双色双绞线,线径≥1.5mm²,线路不宜过长,应采取单独走管穿线。

  2、总线电话线路接设备时,树形接设备,但分支不宜过多。

  3、多线电话线路接设备时,每路原则只接一个,注:接多个时需问清楚实况。

  4、电话线路对地阻值为15MΩ,注:国际标准20MΩ以上,如果阻值过低会造成通话质量过小。

  七、广播部分

  1、广播布线也采取双色双绞线,线径≥1.5mm²,线路不宜过长,应采取单独走管穿线。

  2、线路耐压等级在250v以上。广播音频线过长时大约1500m,需考虑增加导线的横截面积。

  3、广播线路对地阻值为15MΩ,注:国际标准20MΩ以上,如果阻值过低会造成音频质量过小。

  八、控制器部分

  1、检查控制器好坏,并且检查随即附件是否齐全。

  2、主机内部检查,经过运输途中的一些震动导致某些集成块接触不良,如:板卡是否有松动,排线是否松动,直插芯片是否松动,如果盲目开机可能导致控制器不工作。

  3、导走手上的静电,避免静电造成控制器某些元器件击穿。

  4、控制器临时接强电时,备电需接通(保护设备),注:因为临时电电压幅度变化较大,可能会低于控制器的最低电压值造成设备时间过长损坏,不能工作,接通备电是为了防止临时电过低时自动切换备电运行。

  5、备电电池组3各月,最多半年维保一次,维保时关掉主电,使其备电运行,主机报备电故障时打开主电。

  6、控制器器件禁止热插拔。

  九、总结部分

  1、回路信号总线不分极性,总线电话分极性,485信号总线分极性,CAN总线分极性。

  2、广播线,电话线不能与信号总线穿同一管内。敷设管线时应使用金属管道或金属软管。

  3、回路总线可以与联动24v电源同一穿管。

  4、多线电话线路不能与回路总线同一穿管走线,会影响电话的通讯质量。

  5、多限制联动控制线路原则上应单独敷设管线。

  6、在很多消防工程中经常使用电路桥架进行线路敷设,在桥架中不仅有消防系统各类信号总线,还有其它射频信号线和信号传输线等线路,甚至还有功 率传输线路等强电线路与消防系统的信号线敷设在同一桥架内。此时应考虑各种消防信号线采取屏蔽措施。注:屏蔽线的屏蔽层必须良好接地。

  7、在弱电环境下,一定要远离干扰源,强磁干扰的地方,很多工程查不出原因大多都跟布线不规范,造成的各种原因。弱电信号一旦受到干扰,会产生信号波形畸变,导致很多问题出现。
