你需要了解的防火门监控系统!

放大字体  缩小字体 发布日期:2016-09-01  来源:沈消所  浏览次数:3652

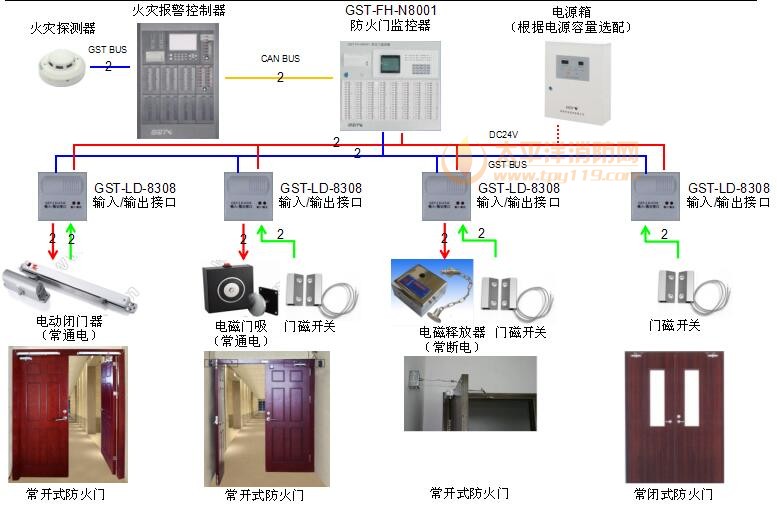

海湾防火门监控系统图

  防火门监控系统

  防火门监控系统是监控建筑中防火门工作状态的专用系统,属于火灾自动报警系统的独立子系统。近年来,随着国家相关标准规范的颁布实施,防火门监 控系统开始在工程应用中使用。由于对防火门监控系统工作机理的掌握及相关标准规范缺乏充分的理解,很多设计人员在工程设计过程中存在一定的误区。笔者通过 对相关标准规范的研读,并结合多年的消防工作实践,对防火门监控系统产品工程应用的现状进行简要介绍,并对设计过程中存在的问题进行解析。

  防火门是指在一定时间内能满足耐火性、完整性和隔热性要求的门。防火门除具有普通门的作用外,又是建筑重要的防火分隔及防烟措施之一。为保证防 火门防火分隔功能的发挥,2015年5月1日颁布实施的国家标准GB50016-2014《建筑设计防火规范》6.5.1条规定:常开防火门应能在火灾时自行关闭,并应具有信号反馈功能。为保证防火门阻止烟气扩散功能的发挥,GB50016-2014《建筑设计防火规范》6.5.1条规定:防火门关闭后应具有防烟性能。

  由此可见,建筑中设置的防火门在火灾发生时,除了要能自行关闭外,还要确保闭合到位。然而,从目前工程应用的情况来看,建筑中在用防火门的使用 情况不容乐观,普遍存在因防火门的闭门器、顺序器等配件损坏,造成防火门无法关闭或关闭不严的现象。为了有效控制建筑中常开防火门的关闭,并监管所有防火 门(包括常闭防火门)的工作状态,必须设置相应的监测及控制系统对建筑中设置的防火门进行统一管理。

  NO1.防火门监控系统产品工程应用的现状

  1、防火门监控系统产品标准的现状

  防火门监控系统是专门用于监控建筑中设置的常开、常闭防火门工作状态的监控系统,属于火灾自动报警系统的独立子系统。近年来,防火门监控系统产 品逐渐在工程应用中投入使用,为了规范该类产品的生产、制造,2013年7月1日颁布实施了国家标准GB29364-2012《防火门监控器》,对防火门 监控系统组成、系统组件的功能及检验要求作出了相应的规定。

  2、防火门监控系统产品的组成

  根据防火门监控系统的工作机理及工程实际的功能需求,国家标准GB29364-2012《防火门监控器》中,规定了防火门监控系统应由防火门监控器、常开防火门电磁释放器、常闭防火门门磁开关、常闭防火门电动闭门器组成。

  3、防火门监控系统工程设计标准现状

  为了有效地指导防火门监控系统的工程设计,在2014年5月1日开始实施的国家标准GB50116-2013《火灾自动报警系统设计规范》中,对防火门监控系统的产品选型、系统构成、设置及系统的联动控制要求作出了相应的规定。

  2014年9月出版发行的与国家标准GB50116-2013配套使用的国家建筑标准设计图集14X505-1《〈火灾自动报警系统设计规范〉 图示》中,给出防火门监控系统典型工程设计示例及产品系统部件的安装要求,以供设计人员参考。相关标准规范的颁布实施为防火门监控系统的工程应用提供了相 应的设计依据。

  4、防火门监控系统产品的现状

  随着国家相关标准规范的颁布实施及工程应用需求的不断加大,目前已有多家企业的产品按照国家标准GB29364-2012《防火门监控器》的规定,通过了国家消防电子产品质量检验中心的型式检验,并逐步投入实际的工程应用中。

  NO2.防火门监控系统工程设计中存在的误区及对策

  1、监控防火门的范围不够

  目前,很多工程项目只对建筑中设置的常开防火门进行监控,确认火灾后控制常开防火门关闭,并接收防火门闭合的反馈信号,而未监视常闭防火门的闭合状态。

  通过对工程项目中防火门应用情况的调研,发现因闭门器、顺序器损坏而造成防火门不能正常闭合的问题比较突出。由于缺乏必要的监控手段,消防安全 管理人员不能及时掌握现场存在的问题,导致存在问题的防火门不能得到及时的维护,从而影响防火门消防效能的发挥。因此,在实际工程设计时,防火门监控系统 的监控范围应包括建筑疏散通道上设置的所有常开、常闭防火门。

  2、采用火灾报警控制器或消防联动控制器

  替代防火门监控器实际工程设计中存在利用火灾报警控制器或消防联动控制器替代防火门监控器的现象。

  现行国家标准GB4717-2005《火灾报警控制器》4.2条规定控制器监视的除火灾报警、故障信号之外的其他输入信号应作为监管信号管理。

  如果在实际工程设计中采用火灾报警控制器替代防火门监控器,常闭防火门开启的故障信号应作为监管信号管理。国家标准GB4717-2005《火 灾报警控制器》5.2.6.2款规定,当有监管信号输入时,控制器应在100s内发出与火灾报警信号有明显区别的监管报警声、光信号,且声信号仅能手动消 除。

  由于实际使用的常闭防火门也是允许人员通行的,当采用火灾报警控制器监视防火门的工作状态时,一旦常闭防火门打开,火灾报警控制器应发出监管报 警声、光信号,而且此声报警信号必须人为手动消音才能解除,消防控制室的值班人员将不断处理声报警信号的消音,严重影响值班人员的正常工作。国家标准 GB29364-2012《防火门监控器》4.3.1.9款规定监控器应有防火门故障状态总指示灯,防火门处于故障状态时,该指示灯应点亮并发出声光报警 信号,声信号的声压级(正前方1m处)应在65~85dB之间,故障声信号每分钟至少提示一次,每次持续时间1~3s。

  当开启的常闭防火门闭合后,防火门的故障状态消除,防火门监控器又处于正常监视状态,故障声信号提示音解除。也就是说,国家标准 GB29364-2012《防火门监控器》中关于防火门故障声信号的规定,是根据防火门监控系统特殊的功能需求确定的,更加符合实际工程应用的需要。

  按照火灾自动报警系统产品架构的要求,消防联动控制器只能连接与消防联动控制相关的现场部件。由于常闭防火门的闭合信息不属于消防联动控制的范 畴,消防联动控制器不能连接用于监测防火门闭合状态的监视模块。如果在工程应用过程中使用消防联动控制器替代防火门监控器,按照现行国家标准 GB16806-2006《消防联动控制系统》4.2.2.5款的规定,一旦常闭防火门打开,消防联动控制器发出的声报警信号也需人为手动消音才能解除, 同样影响消防控制室值班人员的正常工作。

  防火门监控器作为监控建筑防火门工作状态的专用系统,其界面显示更能直观地反映防火门的使用情况,单一的控制功能可以实现对常开防火门的可靠控 制,同时防火门监控器的专有功能更加符合消防安全管理工作的实际需求。因此,在实际工程设计中,应选择专用的防火门监控器,而不能采用火灾报警控制器或消 防联动控制器替代。

  3、防火门监控系统的选型不符合消防准入制度要求

  部分工程设计存在未按型式检验报告中防火门监控器的配接要求配接防火门电磁释放器、常闭防火门门磁开关及常闭防火门电动闭门器等现场部件的现象。

  防火门监控器的性能检验是配接制造商声称的电磁释放器、门磁开关或电动闭门器等现场部件完成的,在防火门监控器产品的型式检验报告中,对防火门 监控器配接的现场部件均有详细的描述。由于不同厂家生产的防火门电磁释放器、常闭防火门门磁开关及常闭防火门电动闭门器电气参数不同,实际工程中配接了未 经检验的现场部件会影响防火门监控系统运行的可靠性、稳定性。

  因此,在实际工程设计过程中,应按消防产品准入制度和火灾自动报警系统兼容性要求,根据产品检验报告的配接要求,选择经型式检验合格的电磁释放器、门磁开关或电动闭门器等现场部件。

  部分工程设计中存在防火门监控器设置在现场,在消防控制室设置了未经检验或技术性能不满足国家标准GB29364-2012《防火门监控器》的 集中显示装置,集中显示防火门监控器的工作状态。国家标准GB50116-2013《火灾自动报警系统设计规范》6.11.1条规定防火门监控器应设置在 消防控制室内,未设置消防控制室时,应设置在有人值班的场所。

  因此,在实际工程设计过程中,无论选择的防火门监控系统采用何种系统架构模式,在消防控制室均应设置通过型式检验的防火门监控器,对所有的防火门进行集中监控,而不能采用其他装置替代。

  4、联动控制逻辑编程的误区

  部分工程防火门监控系统的联动控制逻辑编程设计得过于复杂,需要火灾报警控制器与防火门监控器按照特定通讯协议通讯,并根据火灾探测器的报警情况确定防火门关闭的范围,给具体的工程实施带来了一定的困难。

  建筑中设置的防火门在火灾发生时应能自行关闭,这是防火门监控系统联动控制逻辑编程的依据,由于建筑火灾发展趋势具有很大的不确定性,在确认火灾后,应关闭建筑中设置的所有常开防火门,以发挥防火门防火分隔的作用。

  因此,在具体的防火门系统联动控制逻辑编程设计时,建议采取以特定防火分区两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号 作为系统的联动触发信号,由消防联动控制器向防火门监控器发出联动控制信号,由防火门监控器联动控制建筑设置的所有常开防火门关闭的联动控制逻辑编程设计 方式。

  NO3.结语

  防火门作为建筑中重要的防火分隔和防烟设施,在火灾情况下,其消防功能的有效发挥对建筑的消防安全至关重要。因此,对于防火门工作状态的实时监控管理,应是建筑消防安全管理及消防设施维护保养的重点工作之一。

  为了有效监管建筑中设置的防火门的工作状态,应在建筑中设置专用的防火门监控系统,并应根据防火门监控系统的报警情况,对出现故障的防火门及时检修。

  针对目前建筑中防火门完好率较差的现状,建议对未设置防火门监控系统的人员密集等火灾高危场所,增设防火门监控系统,通过技术手段加强对防火门工作状态的监管,以发挥防火门应有的消防功能。
