拿到建筑电气工程图该如何识图?

放大字体  缩小字体 发布日期:2016-07-28  来源:太平洋消防网  浏览次数:516

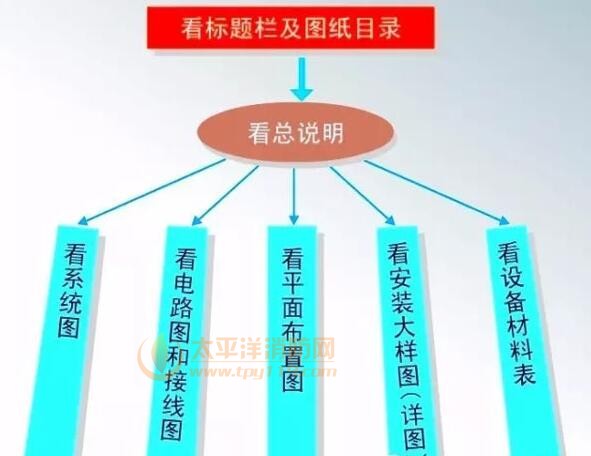

建筑电气工程图


看标题栏及图纸目录

了解工程名称项目内容、设计日期等。

看总说明

了解工程总体概况(如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式),以及设计依据、补充使用的非国标图形符号、施工时注意事项等。

看系统图

各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。

了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等,掌握该系统的基本概况。

看电路图和连接图

了解各系统中用电设备的电气控制原理,用来指导设备的安装和控制系统的调试工作。

看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读,若能熟悉电路中各电器的性能和特点,对读懂图纸将有很大的帮助。在进行控制系统的配线和调校工作中,还可配合阅读接线图和端子图进行。

看平面布置图

如变、配电所设备安装的平面图(剖面图)、电力平面图、照明平面图、防雷、接地平面图等。都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的,是安装施工、编制工程预算的主要依据图纸。

看安装大样图(详图)

安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸,也是用来指导施工和编制工程材料计划的重要图纸,安装大样图多是采用全国通用电气装置标准图集。

看设备材料表

设备材料表提供了该工程所使用的设备、材料的型号、规格和数量,是我们编制购置主要设备、材料计划的重要依据之一。
