消防设计中的一些缺陷 你知道多少?

放大字体  缩小字体 发布日期:2016-05-31  来源:消防网  浏览次数:648

消防设计缺陷百例

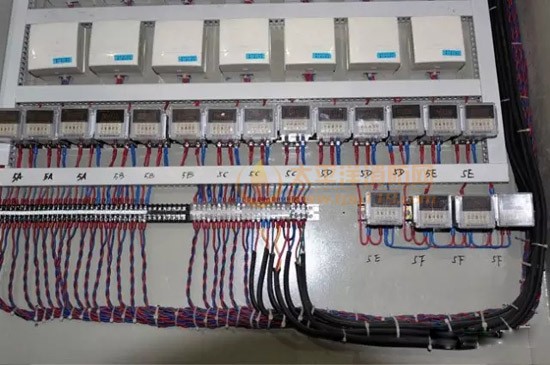

火灾自动报警系统

    火灾自动报警系统

1、在电气施工图中设计说明未准确阐述联动逻辑关系。

2、在总线制联动系统设计中,消防控制室未考虑手动直接控制主要灭火设备。例如CO2气体灭火系统。

3、消火栓按钮未考虑设计直接启泵线路。

4、在消防联动中,未考虑非消防电源的切断及电梯迫降到底的返馈信号。

5、报警系统仅考虑保护接地,未设计工作接地。

6、消防控制室设置位置不妥。(有的设计在二楼)

7、未考虑消控室供火灾自动报警系统用的消防电源。

8、未采用有直接手动控制功能的报警产品

规范规定:消防联动控制设备应设有对重要消防联动设备的直接手控制功能,能显示泵启动信号。当消防联动控制设备采用总线控制方式还应至少设有六组直接输出接点

9、在有些二总线报警系统中,未设计短路隔离器。

10、大部分工程在设计时没有考虑设置备用扩音机。

11、在较多工程设计中一些设备间未设置对讲电话。

12、消防联动逻辑编制混乱

原因:

一、有些设计人员对消防联动逻辑的理解不正确。

表现为:水流指示器与火灾探测器及压力开关与门报警后才启动喷淋泵;消火栓按钮及火灾探测器与门报警后启动消防泵;手动报警按钮及火灾探测器与门报警后启动卷帘门,如此等等,不一而足。而GB50166-92《火灾自动报警系统安装验规范》条文说明中详细阐明联动逻辑关系。

(1)报警信号:一个探测器报警、水流指示器报警等。

(2)报警确认信号:最可靠的确认是人工确认,也可以用电视监控。在系统设计上,一般用两组探测器或两种不同类别的火灾探测器同时报警后的"与"门信号作为"火灾的确认"方法,条文中的"火灾报警后",是指一个探测器或一个回路探测器报警。"火灾确认后",是指两个探测器报警的"与"门信号发出后。

(3)卷帘门的控制

对于疏散通道上的防火卷帘,应按下列程序控制下降:

a)感烟探测器动作后,卷帘下降至距地(楼)面1.8m;

b)感温探测器动作后,卷帘下降到底;

用于防火分隔的防火卷帘,火灾探测器动作后,卷帘应下降到底。

二、对联动控制系统的布线方式概念不清

消防报警系统与消防联动系统有两种常用的接线方式。

(1)是消防报警系统与消防联动系统合二为一,即在同一回路中既有火灾报警探测器,也有联动消防设施动作的输出模块;

(2)是两系统各自独立,报警回路仅有报警探测器和接受信号的输入模块,而联动回路均为输出模块。

三、对联动控制系统中的"手动"理解不透

《火灾自动报警设计规范》(GBJ-50116-98),要求消防设施,如消防水泵、喷洒水泵、防排烟风机(包括正压风机)除具有上述的功能外还应有硬接线。即在消防设施与消防控制室之间除消防联动控制总线外,还应单设非编码控制线。

四、各设计院防火自审小组的组长或总工程师对消防水、电、暖的施工图未作综合审核。

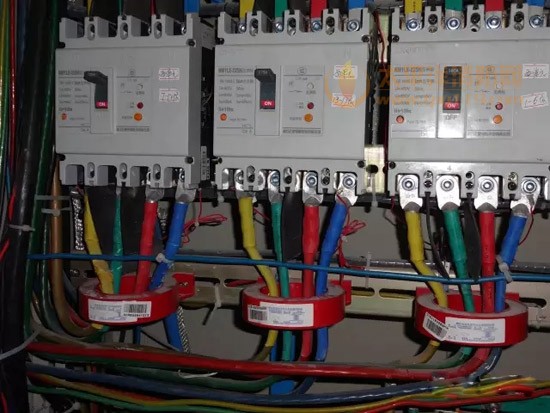

消防电气系统

    火灾自动报警系统

1、在一级负荷的供电系统中,二路独立供电的高压单元回路,任一回路故障,其高压侧母联开关应联锁投入,而绝大多数设计此开关均为手动。

2、当一路高压供电而另一路为自备发电机供电的一级负荷系统,当市电高压故障,而自备发电机往往只能靠手动投入到低压侧母线供电,这样就延误了供电时间。

3、消防设备电源箱为双路供电,变电所仅一路高压供电,另一路为自备发电机供电,发电机是通过双投刀开关接入低压母线的。以上3点除对一级负荷的理解有关外,更主要的是,当地供电部门怕影响配电网接线,危及配电网的安全,以及造成自备发电机非同期合闸等。

4、一类高层建筑自备发电,应设有自动启动装置,并能在30s内供电,但多数发电机未设电压监视装置,故只能靠手动启动。这主要是变电所及发电机未设计必要的自动联锁装置,更主要的是一些供电部门不同意自投供电。

5、有些控制箱未设计在消防控制室直接手动启动的引出端子及相应设备。这主要是因设计人员未设计原理图,同时对重要消防设备应设置直接手动控制装置理解不深所致。

6、有的消防备泵为消火栓系统及喷淋系统共用,致使备泵不能根据系统故障,自行选择投入运行。这些消防给水专业沟通不够及对规范的理解有关。

7、一些控制箱未按《建筑电气安装工程图集》推荐的标准选型而选用老式的XJ01-1控制箱,致使主泵故障,只能去水泵房现场启动备泵。

8、消防控制室无法监视重要消防设施的供电电源,因为消防控制箱未设计电源监视装置。

9、有的重要消防供电回路开关不具备选择性,当启动消防泵时,因启动电流大,控制箱自动开关未跳闸,反而越级跳到电源侧或配电室低 压母线侧。当选择标准控制箱时,未很好校核供电系统及自动开关的动作电流(或灵敏度),很易产生负荷倒动作电流大于首端电流,而越级跳闸。

10、水泵、防排烟风机,消防电梯等设备,其供电线路未选用耐火型电缆。

11、楼梯间集中供电的疏散照明灯,在火灾时不能自动点亮。

12、在火灾时继续工作的场所(如配电室、水泵房等)应急照明时间不够,且照度低。

消火栓給水系统

  消火栓給水系统

1、消防水池

(1)消防水池的有效容量偏小

对建筑物火灾延续时间、室内消火栓用水量选用错误。老工程改造后,增设喷淋系统,水池容量没有增加。

(2)合用水池无消防专用的技术措施

有些工程的消防用水与生产、生活合用水池,以防止水质变坏;但未设计消防专用措施。合用水池的专用措施常用的有下面图示三种:合用水池的技术措施

(3)较大容量水池无分格措施

消防水池如超过1000m3的消防水池,所对应的建筑危险性或重要性比较大,消防水池有了分格措施后,消防水池清洗期间仍有一半消防水源,确保建筑物的安全。

2、消防水泵

(1)消防水泵流量偏小

消防泵流量偏小不能满足室内消防用水量的要求。

(2)消防水泵扬程偏大

消防泵的扬程偏大对管网工作不利。

(3)一组消防水泵只有一根吸水管

有的工程一组消防水泵只有一根吸水管,当吸水管检修时,整个系统瘫痪。

(4)一组消防水泵只有一根出水管

和消防水泵的吸水管一样,如果一组消防水泵只有一根出水管,就会降低消防系统的可靠性。

(5)水泵出水管上无压力表、无试验放水阀、无泄压阀

消防水泵出水管装有压力表,试验放水阀,在检查站消防泵时,可使消防泵的出水不进入管网,使管网免受超压和水锤的影响。由于发生初期火灾时启动消防泵后管网会超压,且会产生水锤效应,停泵时也会产生水锤效应。出水管上设置泄压阀后能泄压且能减小水锤效应。

(6)引水装置设置不正确

①吸水管设引水罐,

②吸水管上设底阀,高位水箱补渗水。在消防工程检测中我们发现有三种不

(7)水泵的吸水管的管径偏小

有些设计选用管径偏小,水泵的流量达不到设计值。

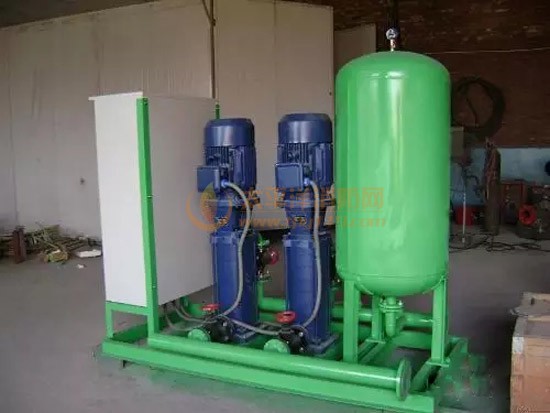

3、增压设施

(1)增压泵的流量偏大

4、水泵接合器

(1)水泵接合器与室外消火栓或消防水池的取水口距离大于40m

(2)水泵接合器的数量偏少

(3)水泵接合器未分区设置

5、减压装置的设置

(1)栓口动压大于0.5Mpa的未设减压装置

(2)减压孔板孔径偏小有些设计如某办公楼,B2-1F选用减压板为D/d=65/14,启动消防泵后,实测动水压力为0.12Mpa,充实水柱〈10m,不利于灭火。

6、消火栓按钮

(1)消火栓按钮功能不齐

常见错误有4种类型。

a、消火栓按钮不能直接启泵,只能通过联动控制器启动消防水泵。

b、消火栓按钮启动后无确认信号。

c、消火栓按钮不能报警,显示所在部位。

d、消火栓按钮通过220V强电启泵。

(2)临时高压给水系统部分消火栓箱内未设置直接启泵按钮

7、消防水箱

(1)屋顶合用水箱无直通消防管网水管

(2)合用水箱无消防水专用措施

(3)消防水箱出水管上未设单向阀。


关键词: 消防设计
