各式火灾报警器原理及分类讲解

放大字体  缩小字体 发布日期:2016-04-15  来源:安防知识网  浏览次数:1168

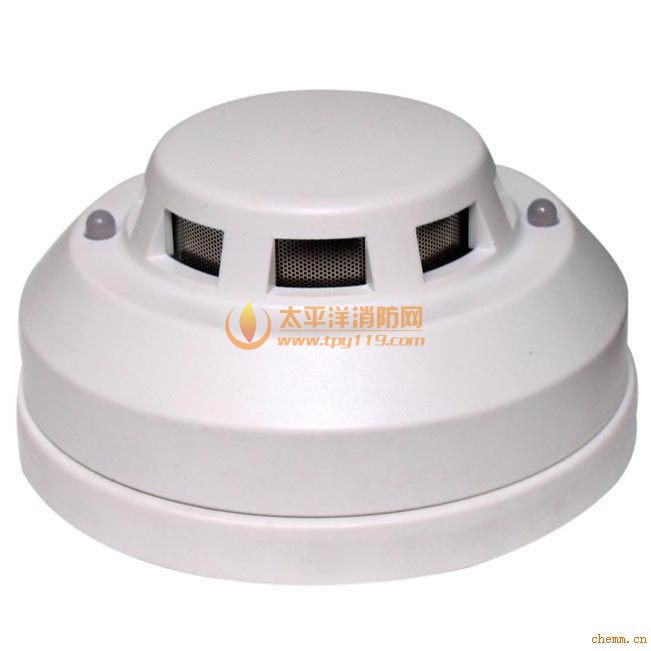

火灾报警器

原标题:火灾报警器原理及分类介绍

火灾探测器的种类很多,大致有如下几种:气体式探测器、红外线式探测器、离子感烟探测器、光电感烟探测器、感温探测器(包括定温式和差温式)、紫外线式探测器。接下来小编要跟大家介绍的是最常用的火灾报警器原理。

火灾报警器原理及分类介绍

一、火灾报警器原理感烟火灾探测器

火灾发展过程大致可以分为初期阶段、发展阶段和衰减熄灭阶段。感烟火灾探测器的功能在于:在初燃生烟阶段,能自动发出火灾报警信号,以期将火扑灭在未成灾害之前。根据结构不同,感烟探测器可分为离子感烟探测器和光电感烟探测器。

光电感烟探测器

光电式感烟探测器由光源、光电元件和电子开关组成。利用光散射原理对火灾初期产生的烟雾进行探测,并及时发出报警信号。按照光源不同,可分为一般光电式、激光光电式、紫外光光电式和红外光光电式等4种。

a、一般光电式感烟探测器根据其结构特点可分为遮光型和散射型两种。

遮光型光电感烟探测器由一个光源(灯泡或发光二极管)和一个光电元件对应装在小暗室内构成。在无烟情况下,光源发出的光通过透镜聚 成光束,照射到光电元件上,并将其转换成电信号,使整个电路维持在正常状态,不发出报警。当火灾发生有烟雾进入探测器,使光的传播特性改变,光强明显减 弱,电路正常状态被破坏,则发出报警信号。

散射光电式感烟探测器的发光二极管和光电元件设置的位置不是对应的。光电元件设置在多孔的小暗室里。无烟雾时,光不能射到光电元件 上,电路维持正常状态。而发生火灾时,有烟雾进入探测器,光通过烟雾粒子的反射或散射到达光电元件上,则光信号转换成电信号,经放大电路放大后,驱动自动 报警装置发出报警信号。

b、激光式感烟探测器。由激光发射机(包括脉冲电源和激光发生器)和激光接收器(包括光电接收器、脉冲放大及报警)组成。

它利用激光方向性强、亮度高及单色性和相干性好的特点。在无烟情况下,脉冲激光束射到光电接收器上,转换成电信号,报警器不发出报 警。一旦激光束在发射过程中有烟雾遮挡而减弱到一定程度,使光电接收器信号显著减弱,探测器发出报警信号。在种类繁多的激光光源中,半导体激光器由于具有 所需激发电压低、效率高、脉冲功率大、器件体积小、耐震、寿命长和价格低廉等优点而受到重视。

c、紫外光和红外光感烟探测器。它们具有灵敏度高、性能稳定、可靠、探测方位准确等优点,因而得到普遍重视,并成为目前火灾探测器的重要设备和发展方向。

光电式感烟探测器发展很快,种类不断增多,就其功能而言,它能实现早期火灾报警,除应用于大型建筑物内部外,还特别适用于电气火灾危险性较大的场所,如计算机房、仪器仪表室和电缆沟、隧道等处。

离子感烟探测器

离子式感烟探测器是由两个内含Am241放射源的串联室、场效应管及开关电路组成的。内电离室即补偿室,是密封的,烟不易进入;外电离室即检测室,是开孔的,烟能够顺利进入。在串联两个电离室的两端直接接入24V直流电源。 当火灾发生时,烟雾进入检测电离室,Am241产生的α射线被阻挡,使其电离能力降低,因而电离电流减少,检测电离室空气的等效阻抗增加,而补偿电离室因 无烟进入,电离室的阻抗保持不变,因此,引起施加在两个电离室两端分压比的变化,在检测电离室两端的电压增加量达到一定值时,开关电路动作、发出报警信 号。
