第六题(20分)
某单层木器厂房为砖木结构,屋顶承重构件为难燃性构件,耐火极限为0.5h,柱子采用不燃性构件,耐火极限为2.50h。木器厂房建筑面积约为4500㎡,其总平面布局和平面布置如图2所示;木器厂房周边的建筑,面向木器厂房一侧的外墙上均设有门和窗。该木器厂房采用流水线连续生产。工艺不允许设置隔墙。厂房内东侧设有建筑面积500㎡的办公、休息区,采用耐火极限2.50h的防火隔墙与车间分隔,防火隔墙上设有双扇弹簧门;南侧分别设有建筑面积为150㎡的油漆工段(采用封闭喷漆工艺)和50㎡的中间仓库,中间仓库内储存3昼夜喷漆生产需要量的油漆、稀释剂(甲苯和香蕉水,C=0.11),采用防火墙与其他部位分隔,油漆工段通向车间的防火墙上设有双扇弹簧门;该厂房设置了消防给水及室内消火栓系统、建筑灭火器、排烟设施和应急照明及疏散指示标志。

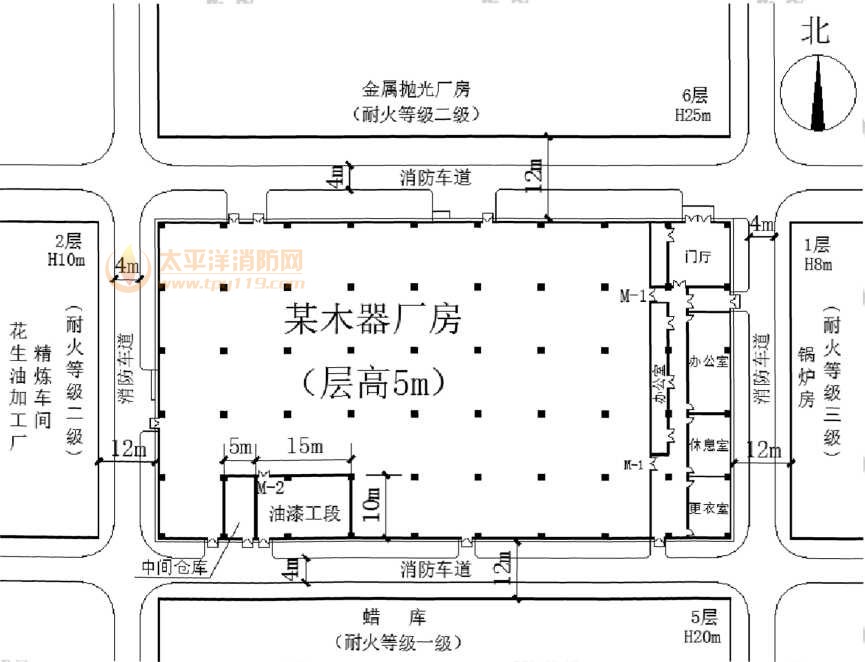

图2 总平面布置、平面布置示意图
根据以上材料,回答问题:
1、检查防火间距、消防车道是否符合消防安全规定,提出防火间距不足时可采取的相应技术措施;
解析:1.木器厂房初步判断为丙类火灾危险性,该厂房屋顶承重构件为难燃性构件,耐火极限为0.5h,故耐火等级不是一、二级;单层的丙类厂房耐火等级不应低于三级,故该厂房的耐火等级为三级。该木器厂房与周围建筑的防火间距如下表所示:防火间距(m)锅炉房(1层/H8)(三级)蜡库(5层/H20)(-级)花生油加工厂(2层/H10)(二级)金属抛光厂房(6层/25m)(二级)火灾危险性丁类厂房丙类仓库丙类厂房乙类厂房建筑类别单、多层多层多层高层木器厂房(1层/H5)(三级)14121215BUG:锅炉房耐火等级不应低于二级。仅面积为350~400㎡的小型燃煤锅炉房可采用三级。从图上看,厂房的办公室、休息室面积500㎡,锅炉房的面积远远超过500㎡〜1)由上表可知,该木器厂房与锅炉房、金属抛光厂房的防火间距不满足要求;2)防火间距不足,可采取下列技术措施:①与锅炉房的防火间距:对木器厂房进行结构改造,提高使其耐火等级不低于二级,则与锅炉房间距不应小于12m,满足要求;将木器厂房面向锅炉房的外墙改造为防火墙,防火间距不限,满足要求;将木器厂房、锅炉房相邻两面外墙改为不燃性墙体,且无外露的可燃性屋檐,且每面外墙上的门、窗、洞口面积之和各不大于外墙面积的5%,且门、窗、洞口不正对开设时,其防火间距可按本表的规定减少25%,即14*0.75=10.5m,满足要求;对锅炉房进行结构改造,提高使其耐火等级不低于二级,则与木器厂房间距不应小于12m,满足要求;②与金属抛光车间的防火间距:与金属抛光车间的防火间距不应小于13m,不满足要求,可将金属抛光车间与木器厂房相邻的外墙改为防火墙,防火间距不限,满足要求;将木器厂房与抛光车间相邻的一面外墙改造为防火墙且木器厂房屋顶无天窗,防火间距不应小于6m,满足要求;可将金属抛光车间与木器厂房相邻的外墙上的门、窗等开口部位设置甲级防火门、窗或防火水幕或符合规范规定的防火卷帘,防火间距不应小于6m,满足要求;③因木器厂房同时与锅炉房、金属抛光车间相邻,故上述①、②任取一个措施组合即可同时满足要求。3)该厂房占地面积大于3000㎡,应设环形消防车道,图示厂房四周均有4m的消防车道,满足要求;
2、简析厂房平面布置和油漆工段存在的消防安全问题,并提出整改意见;
解析:1)办公、休息区,采用耐火极限2.50h的防火隔墙与车间分隔,防火隔墙上应设乙级防火门,不应设双扇弹簧门;2)油漆工段与车间分隔的防火墙上不应开设门、窗、洞口,确需开设时,应设置不可开启或火灾时能自动关闭的甲级防火门、窗。3)甲、乙类中间仓库应靠外墙布置,其储量不宜超过1昼夜的需要量;本题为3昼夜的量,应减少。
3、计算油漆工段的泄压面积,并分析利用外窗作泄压面的可行性;
解析:油漆工段长径比=15*(10*2+5*2)/(4*10*5)=1.5油漆工段的泄压面积A=10*0.110*(150*5)2/3=90.8㎡油漆工段外墙长15m,高5m,外墙面积为15*5=75㎡,小于泄压面积,故不能仅采用外窗作为泄压面,应在屋顶增加泄压面,或仅在屋顶设置泄压面。
4、中间仓库存在哪些消防安全问题?应采取哪些防火防爆技术措施?
解析:中间仓库储存油漆、稀释剂较多,超过一昼夜的量,火灾危险性太大,应减少储存量;液体储罐应设置防止液体流散的设施;
5、该厂房内还应配置哪些建筑消防设施?(提示:1502/3=28.24,2002/3=34.20,7502/3=82.55)
解析:还应设置自动喷水灭火系统。
