泰和安消防一体化各系统接线示意图

放大字体  缩小字体 发布日期:2016-09-01  来源:泰和安消防 消防百事通  浏览次数:7739

  《GB50016-2014建筑设计防火规范》正式提出了消防一体化控制的概念,该系统以消防自动报警及联动控制系统为核心,包括防火门监控系 统、防火卷帘控制系统、防排烟控制系统、消防水灭火系统、气体灭火控制系统、电气火灾控制系统、可燃气体探测报警系统、消防设备电源监控系统,通过消防一 体化控制系统传输的“高速公路”,实现系统互联。

  《GB50116-2013火灾自动报警系统设计规范》明确规定所有消防设备的信息要在消防控制室图形显示装置上集中显示。

  3.4.2消防控制室内设置的消防设备应包括,火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制 装置、消防应急照明和疏散控制系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。消防控制室内设置的消防控制室图形显示装置应能显示本规范附 录A规定的建筑物内设置的全部消防系统及相关设备的动态信息和本规范附录B规定的消防安全管理信息,并应为远程监控系统预留接口,同时应具有向远程监控系 统传输本规范附录A和附录B规定的有关信息的功能。

  8.1.4可燃气体报警控制器的报警信息和故障信息,应在消防控制室图形显示装置或起集中控制功能的火灾报警控制器上显示,但该类信息与火灾报警信息的显示应有区别。

  9.1.5在设置消防控制室的场所,电气火灾监控器的报警信息和故障信息应在消防控制室图形显示装置或起集中控制功能的火灾报警控制器上显示,但该类信息与火灾报警的显示应有区别。

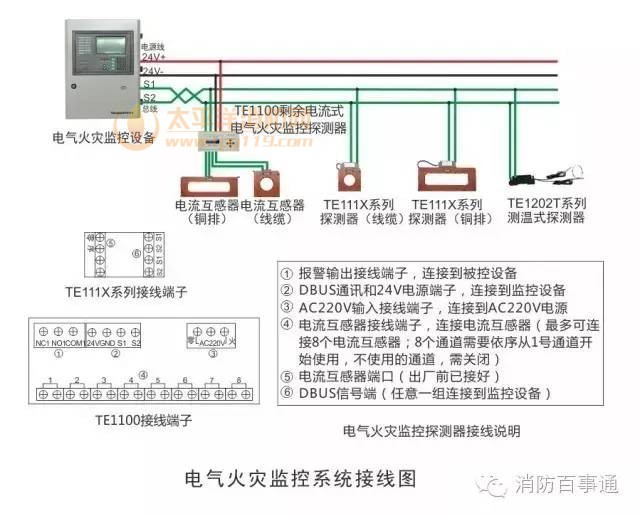

泰和安电气火灾系统接线图

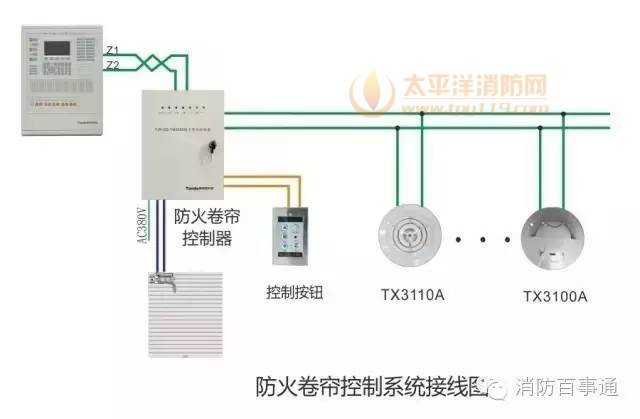

泰和安防火卷帘控制系统接线图

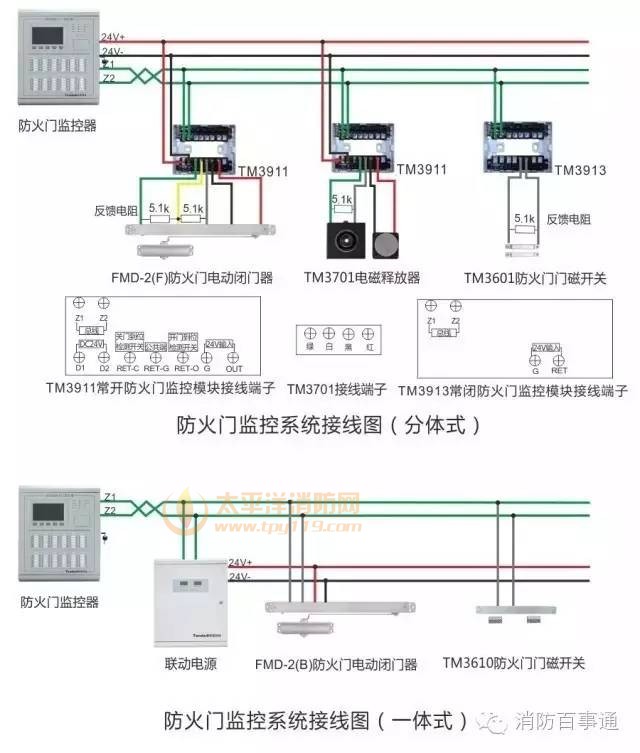

泰和安防火门监控系统接线图

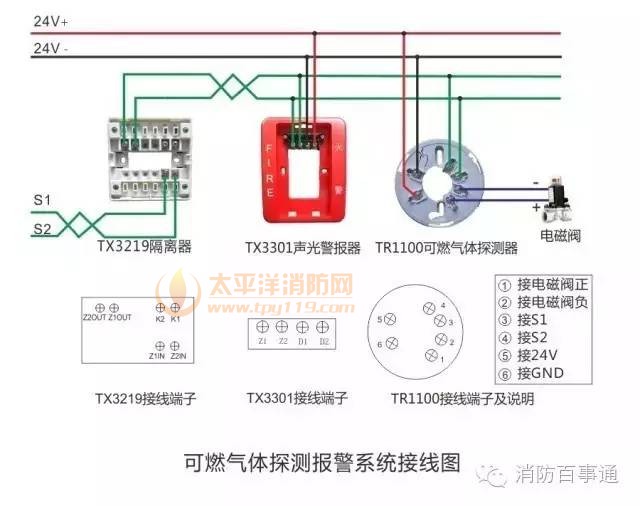

泰和安可燃气体报警系统接线图

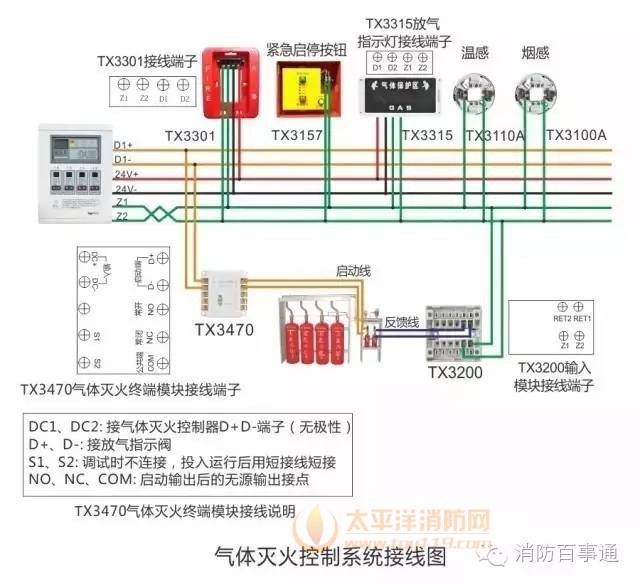

泰和安气体灭火控制系统接线图

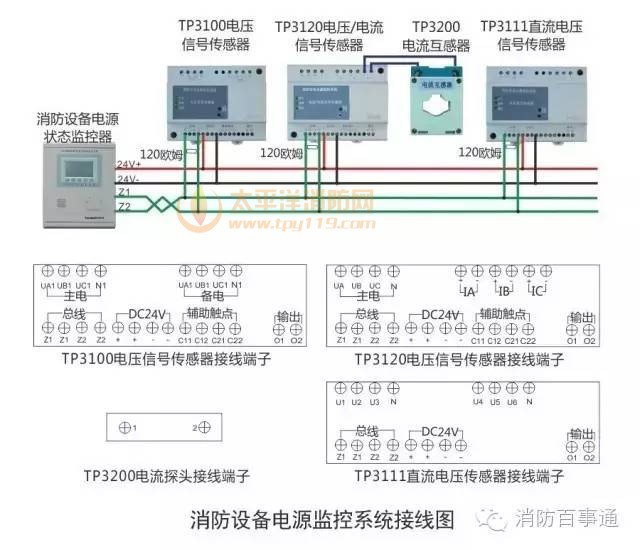

泰和安消防设备电源监控系统接线图

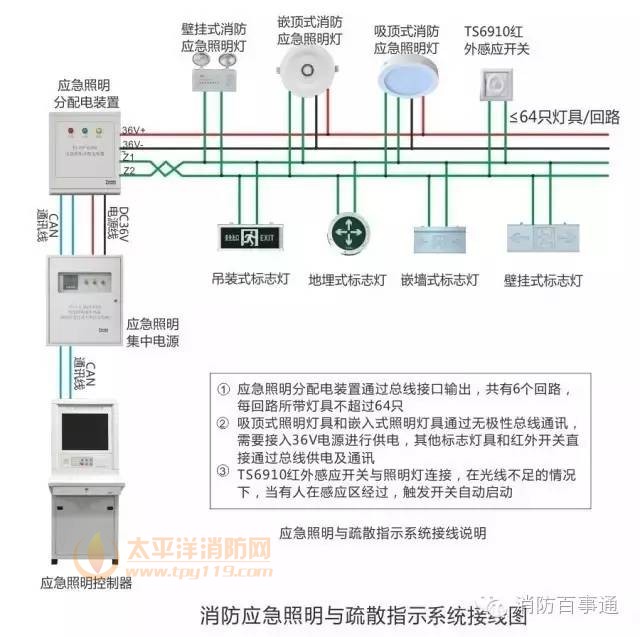

泰和安消防应急照明与疏散指示系统接线图
