泰和安消防 各类产品接线指导示意图

放大字体  缩小字体 发布日期:2016-08-24  来源:泰和安消防  浏览次数:2421
 1、探测器类接线图

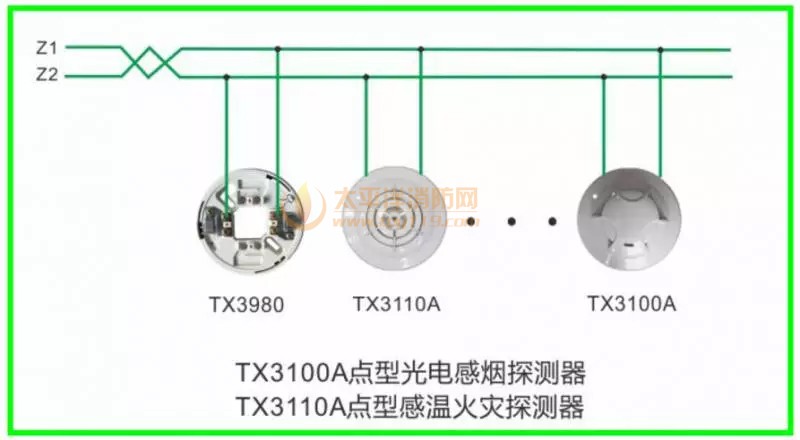

TX3100A和TX3110A产品接线

TX3217A中继模块接非编码探测器


2、报警按钮类接线图

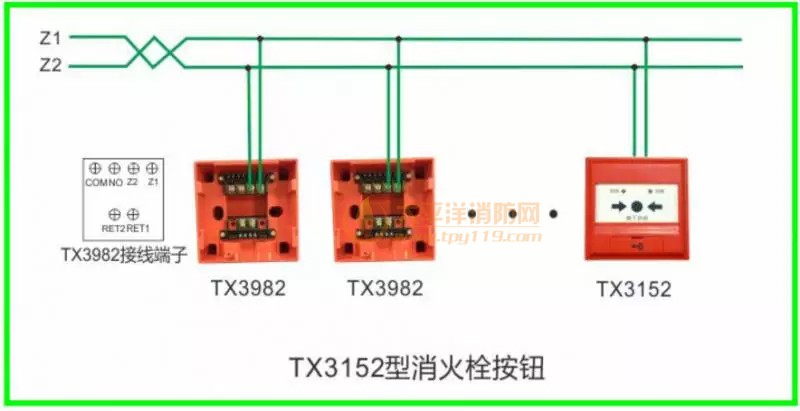

TX3152消火栓按钮接线图

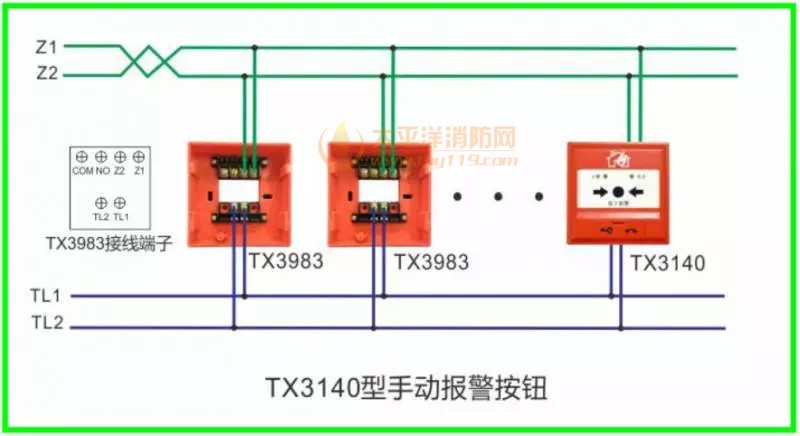

TX3140手动报警按钮接线图


3、声光警报器类接线图

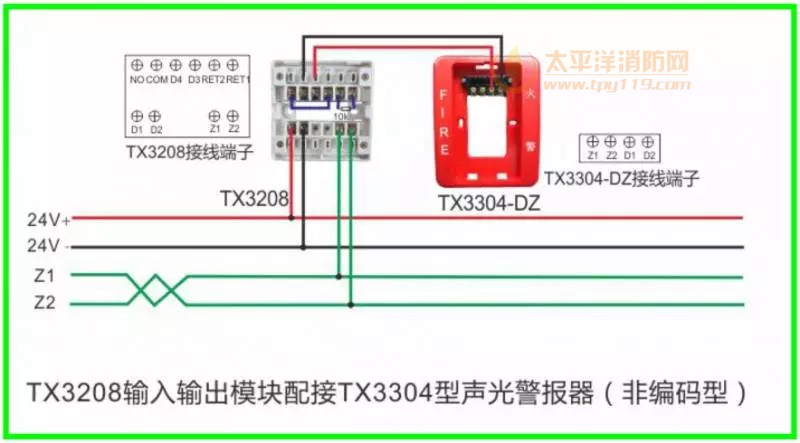

TX3208输入输出模块配接TX3304非编码声光警报器

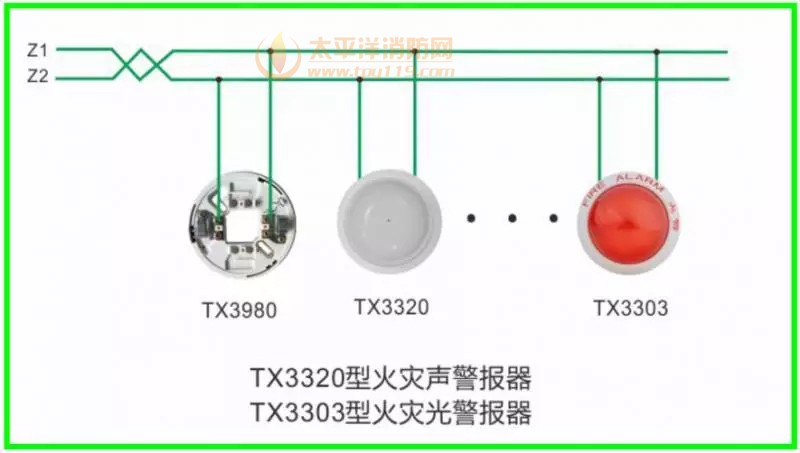

TX3320火灾声警报器、TX3303火灾光警报器

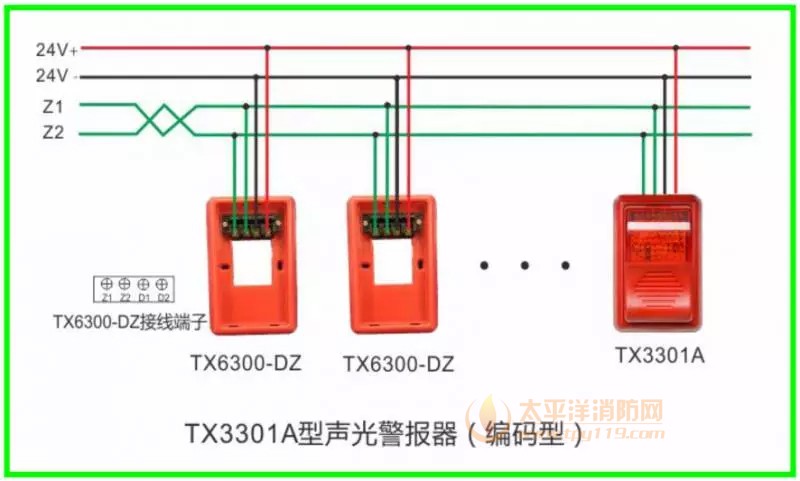

TX3301A编码型声光警报器

  4、火灾显示盘类接线图

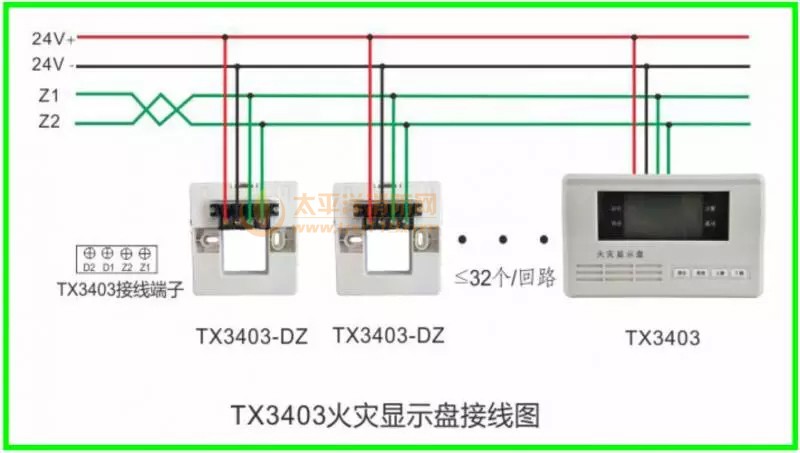

TX3403火灾显示盘接线图


5、现场模块类接线图

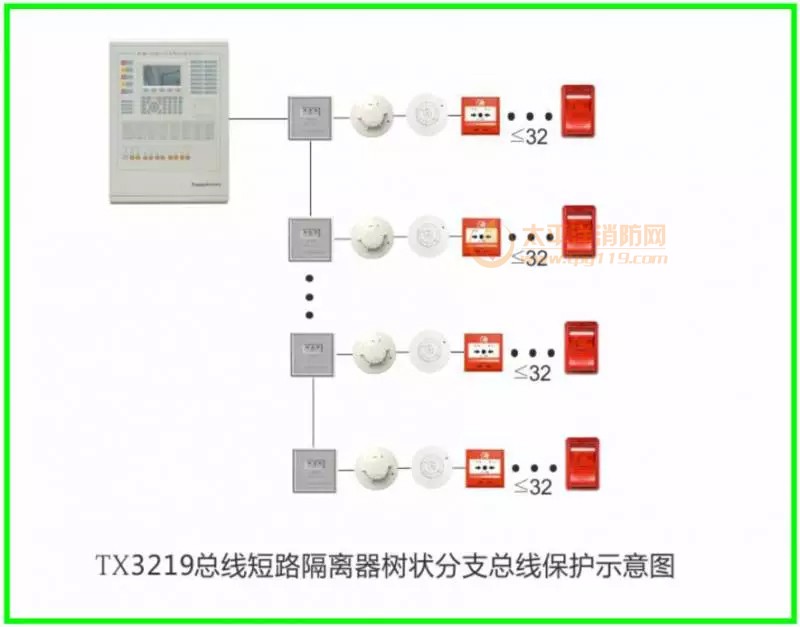

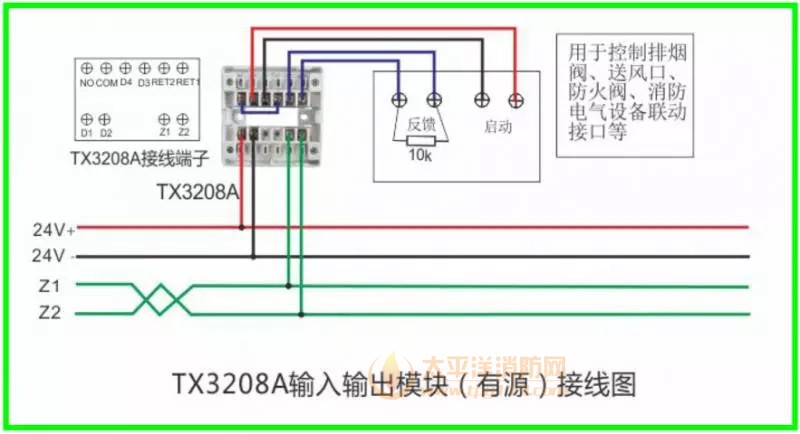

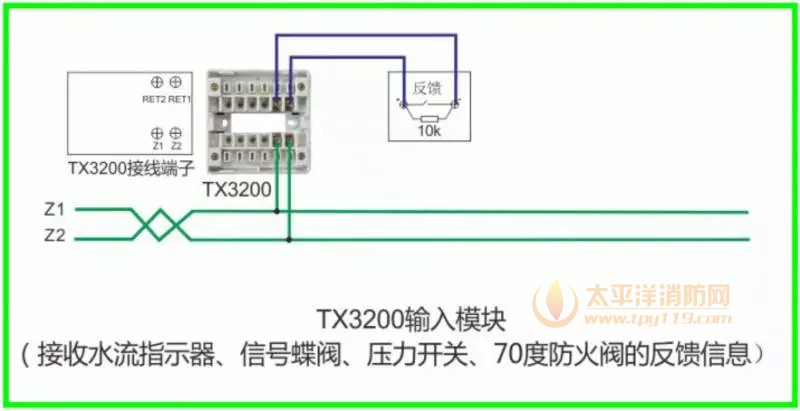

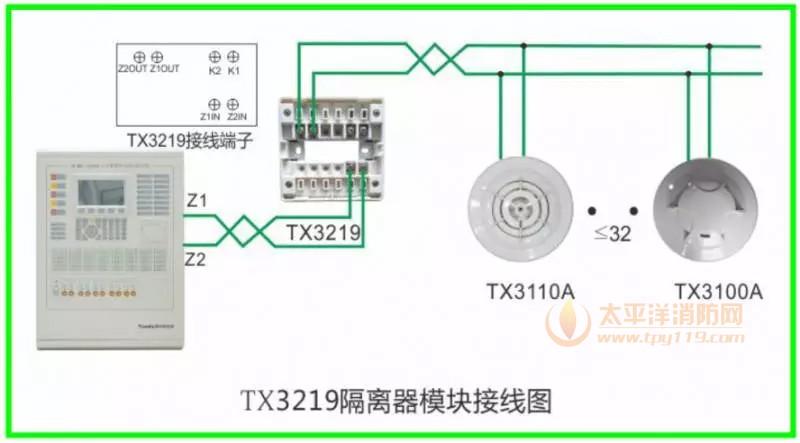

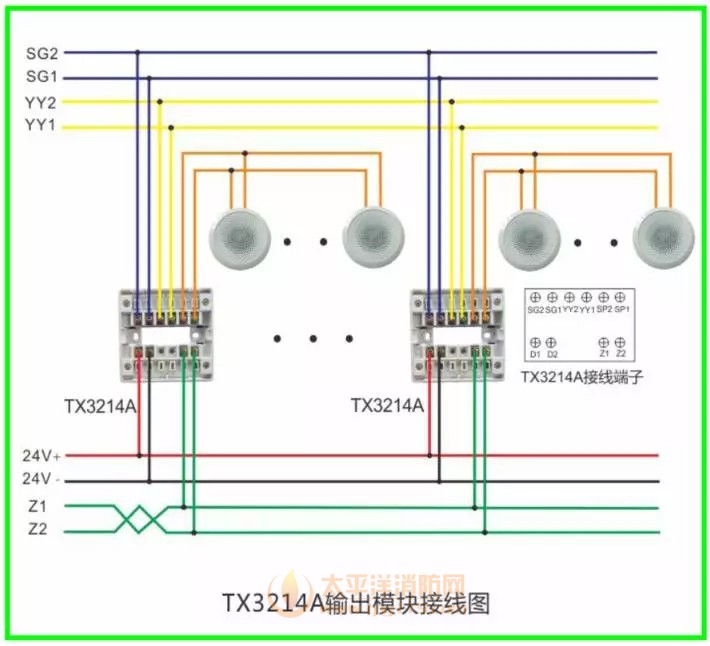

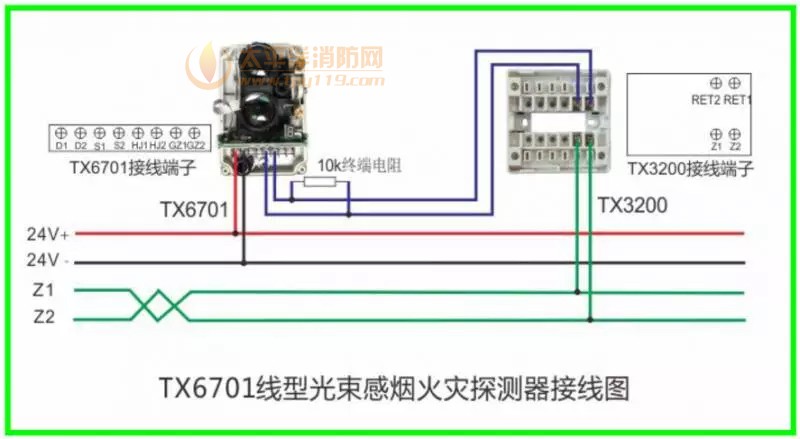

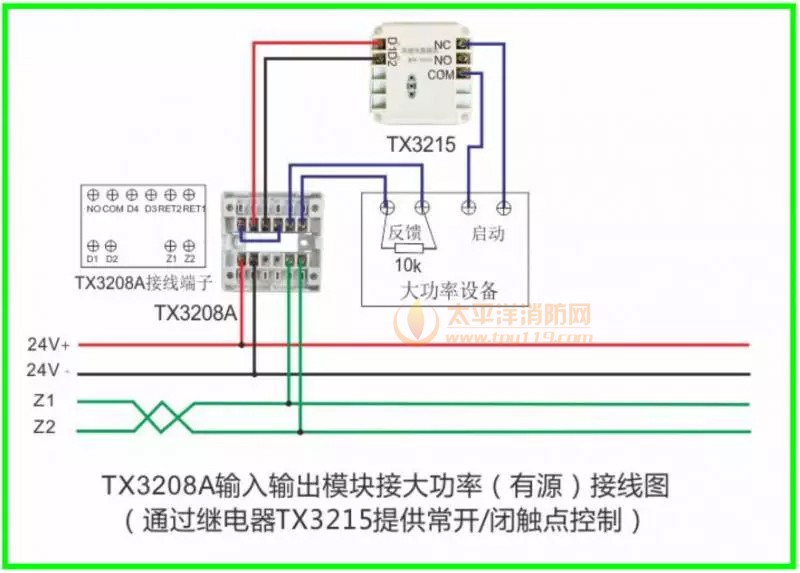

TX3200输入模块接线TX3208A输入输出模块有源接线图TX3208A输入输出模块开关量接线图TX3208A输入输出模块接大功率TX3214A输出模块接线图TX6701线性光束感烟火灾探测器接线图TX3219隔离模块接线图TX3219总线短路隔离器树状分支总线保护示意图
