本文分为两大部分为大家介绍CAD的初级辅助设计。
一：CAD制图规范简介
二：CAD制图的基本技巧
1、CAD制图规范
（一）基本要求
1、所有设计院出的图纸都要配备图纸封皮、图纸说明、图纸目录。
图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2、每张图纸须编制图名、图号、比例、时间。
3、打印图纸按需要，比例出图。
（二）常见的制图方式
一、常用比例
1:11:21:31:41:51:6
1:101:151:201:251:301:401:501:601:80
1:1001:1501:2001:2501:3001:4001:500
二、线型
1、粗实线：0.3mm
◆平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）
◆室内外立面图的轮廓。
◆建筑装饰构造详图的建筑物表面线。
2、中实线：0.15-0.18mm
◆平、剖面图中被剖切的次要建筑构造的轮廓线。
◆室内外平顶、立、剖面图中建筑构配件的轮廓线。
◆建筑装饰构造详图及构配件详图中一般轮廓线。
3、细实线：0.1mm
◆填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4、细虚线：0.1-0.13mm
◆室内平面、顶面图中未剖切到的主要轮廓线。
◆建筑构造及建筑装饰构配件不可见的轮廓线。
◆拟扩建的建筑轮廓线。
◆外开门立面图开门表示方式。
5、细点划线：0.1-0.13mm
◆中心线、对称线、定位轴线。
6、细折断线：0.1-0.13mm
◆不需画全的断开界线。
三、打印出图笔号1-10号线宽设置
1号红色0.1mm
2号黄色0.1-0.13mm
3号绿色0.1-0.13mm
4号浅兰色0.15-0.18mm
5号深兰色0.3-0.4mm
6号紫色0.1-0.13mm
7号白色0.1-0.13mm
8.9号灰色0.05-0.1mm
10号红色0.6-1mm
10号特粗线：
◆立面地坪线
◆索引剖切符号
◆图标上线
◆索引图标中表示索引图在本图的短线
四、剖切索引符号
1、m:ø12mm(在A0、A1、A2、图纸)
2、m:ø10mm(在A3、A4图纸)
3、特粗线到索引线为剖视方向
4、A:字高5mm(在A0、A1、A2、图纸)
字高4mm(在A3、A4图纸)
5、B-01:字高3mm(在A0、A1、A2、图纸)
字高2.5mm(在A3、A4图纸)
6、A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图
五、平（立）面索引符号
1、m:ø12mm(在A0、A1、A2图纸)
2、m:ø10mm(在A3、A4图纸)
3、A1-A4：
字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4、B-01--B-04：
字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
5、箭头为视图方向。
六、大样图索引
大样引出框
1、m:ø12mm(在A0、A1、A2图纸)
2、m:ø12mm(在A3、A4图纸)
3、A：
字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4、B-01：
字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
七、图标
1、图名：
字高7mm(在A0、A1、A2图纸)
字高5mm(在A3、A4图纸)
2、比例及英文图名：
字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
八、文字注释
1、引出线为箭头或点，引出线为统一体，由标注命令引线制作。
2、文字说明：
字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
九、标高符号
1、数字：
字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
2、符号为等腰直角三角形。
3、数字以m计单位，小数点后留三位。
4、零点标高写成±0.000，正数标高不注“+”，负数标高应注“-”。
5、同样位置不同标高标注。
十、轴线符号
1、n:ø10mm，字高4mm(在A0、A1、A2图纸)
2、n:ø8mm，字高3.5mm(在A3、A4图纸)
十一、尺寸符号
1、尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。
2、尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3、半径、直径标注时箭头样式为实心闭合箭头。
4、标注字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
5、标注文字距尺寸线1-1.5mm
2CAD制图技巧
一、图层管理
一般制图分层：
A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
J.分格层
制图时分清各层便于调整图纸，节省时间。
二、线条分色
制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
三、图框插入
按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。

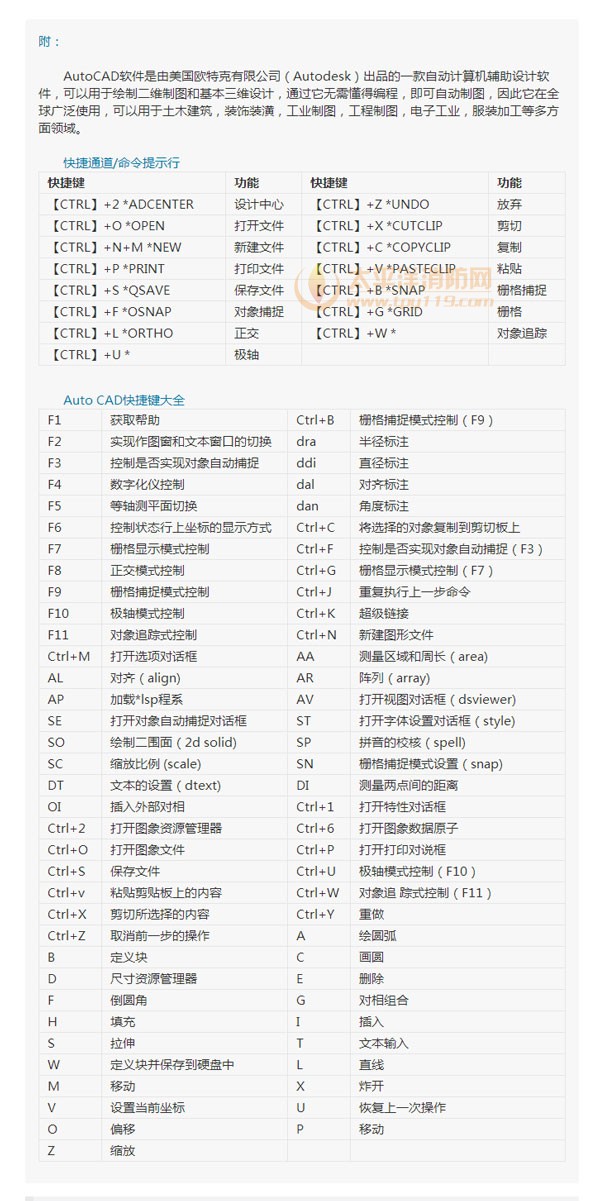

四、其他技巧
1、CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。
2、文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
3、一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框
那就复制1：50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。
4、同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。
5、在多重复制同一个物体时，可将这一物体作成块，如果修改了此物体，则其他同样物体也随之改变，如不建立块，则需每个都要修改。
6、建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
7、0层上是不可以用来画图的，是用来定义块的。定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
8、不能在DEFPOINTS层建立图元，此层容易在打印是出现图元消失。
9、我们在绘制中，一般来说，能用编辑命令完成的，就不要用绘图命令完成。在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。
10、在使用绘图命令时，一定要设置捕捉，F3切换。
11、在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换
12、图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210
13、将CAD文件转化成位图文件，第一种是在CAD的菜单中，选择“输出”，再选择bmp的后缀存储。 可以把CAD的屏幕显示内容变成位图文件，但文件分辨率太小。第二种方法可将CAD文件转化成为较大分辨率的位图文件。先需要设置一下，菜单中“工具”— “选项”—打印和发布，“添加或配置绘图仪”—“添加绘图仪向导”。出来一张“添加绘图仪”的菜单，左侧是阶段，右侧是选择内容。“开始”阶段选择“我的 电脑”，“绘图仪型号”阶段选择生产商为“光栅文件格式”，最右侧的表格中基本上每个都可以，bmp或jpeg。一路选择“下一步”。在“完成”阶段选择 “编辑绘图仪配置”，出现“编辑绘图仪配置”菜单，在这个菜单中自定义一个图纸尺寸。
14、将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里的下拉编辑菜单的选择性粘贴即可得，到CAD后将表格炸开后即可CAD修改。
