外储压式七氟丙烷灭火系统组成及工作原理

外储压式七氟丙烷灭火系统组成

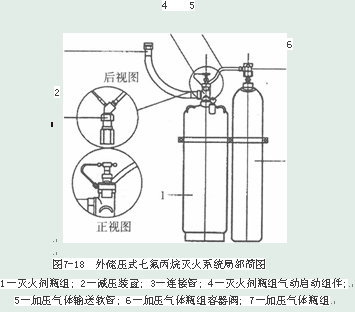

该系统由灭火剂瓶组、加压气体瓶组、驱动气体瓶组(可选)、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等部件构成, 如下图所示：




其工作原理: 控制器发出系统启动信号, 启动驱动气体瓶组上的容器阀释放驱动气体, 打开通向发生火灾的防护区的选择阀, 之后 (或同时) 加压单元气体瓶组的容器阀,加压气体经减压进入灭火剂瓶组,加压后的灭火剂经连接管汇集到集流管,通过选择阀到达安装在防护区内的喷头进行喷放灭火 。
