气体灭火系统的组成及工作原理

气体灭火系统由于充装不同种类灭火剂、 采用不同增压方式等的气体灭火系统, 其系统部件组成是不同的, 随之其工作原理也不尽相同。

卤代烷1211、 1301灭火系统与高压=氧化破灭火系统、 内储压式七氟丙烷灭火系统组成：

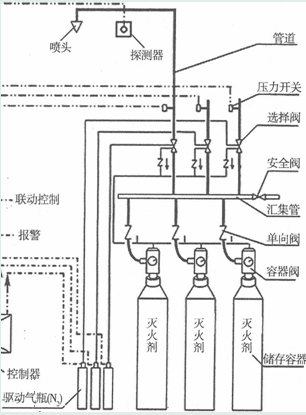

这类系统由灭火剂瓶组、驱动气体瓶组(可选)、单向阀、选择阀、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放裝置、控制盘、检漏装置、管道管件及吊钧支架等部件构成,如下图所示：




其工作原理:平时,系统处于准工作状态。当防护区发生火灾,产生烟雾、高温和光辐射使感烟、感温、感光等探测器探测到火灾信号, 探测器将火灾信号转变成电信号传送到报警灭火控制器,控制器自动发出声光报警并经逻辑判断后,启动联动装置(关闭开口、停止空调等),经一定的时间延时(视情况确定) ,发出系统启动信号,启动驱动气体瓶组上的容器阀释放驱动气体,打开通向发生火灾的防护区的选择阀,之后(或同时)打开灭火剂瓶组的容器阀,各瓶组的灭火剂经连接管汇集到集流管, 通过选择阀到达安装在防护区内的喷头进行喷放灭火, 同时安裝在管道上的信号反馈装置动作, 信号传送到控制器, 由控制器启动防护区外的释放警示灯和警铃。 另外, 通过压力开关监测系统是否正常工作,若启动指令发出,而压力开关的信号迟迟不返回,说明系统故障,值班人员听到事故报警,应尽快到储瓶间,手动开启储存容器上的容器阀,实施人工启动灭火。
