机械排烟系统的组成及工作原理

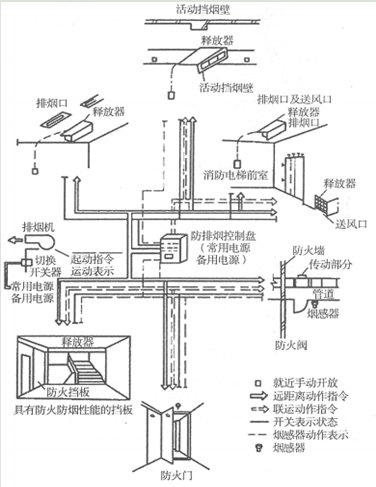

机械排烟系统的组成组成：机械排烟系统是由排烟口、排烟防火阀、排烟管道、排烟风机、排烟出口及防排烟控制器等组成, 如下图所示。



机械排烟系统的工作原理：当建筑物内发生火灾时, 由火场人员手动控制或由感烟探测器将火灾信号传递给防排烟控制器,开启活动的挡烟垂壁将烟气控制在发生火灾的防烟分区内, 并打开排烟口以及和排烟口联动的排烟防火阀, 同时关闭空调系统和送风管道内的防火调节阀防止烟气从空调、 通风系统蔓延到其他非着火房间, 最后由设置在屋顶的排烟机将烟气通过排烟管道排至室外。
