案例152:某一级耐火等级的办公建筑,建筑高度为228.0m,下部设置5层地下室

放大字体  缩小字体 发布日期:2017-11-06  来源:太平洋消防网  浏览次数:1090

某一级耐火等级的办公建筑,建筑高度为228.0m,下部设置5层地下室,(每层层高4m,和5层裙房,裙房外突建筑物进深10m(南侧)、4m(西侧)、5m(东侧),裙房的建筑高度为23.4m,高层主体东侧为办公楼主入口,设置了长12m、宽6m、高5m的门廊,北侧设置次出入口。建筑主体6层以上外墙全部设置玻璃幕墙。

办公室的建筑面积为50㎡-120㎡,外墙全部为不可开启窗扇的外窗。建筑周围设置宽度为5m的环形消防车道,消防车道的内边缘距离建筑外墙6m-22m,只有一处与市政道路相通;沿建筑高层主体东侧和北侧连续设置了宽度为9m的消防车登高操作场地,北侧的消防车登高操作场地距离建筑外墙12m,东侧距离建筑外墙6m。

地下一层设置总建筑面积为5100㎡的超市,总建筑面积3000㎡的歌舞区域,该区域包括若干个卡拉OK厅(每间房间的建筑面积小于200㎡)和1个建筑面积为960㎡的大舞厅;地下二层设置消防控制室、变配电室(干式变压器)、常压燃油锅炉房和柴油发电机房等设备用房、管理用房和汽车库;地下三层设置消防水池、消防水泵房和汽车库。

在地下一层,娱乐区与商店之间采用防火墙完全分隔;卡拉OK每个厅室设置了1.50h耐火极限的防火隔墙和1.0h的楼板相互隔开,每间卡拉OK的房门均为防烟隔音门。

舞厅与其他部位的分隔为2.00h耐火极限的实体墙和乙级防火门;超市分成为2个防火分区,超市内的相邻防火分区之间设有一道宽度为20m(分隔部位长度48m)的防火卷帘。裙房的地上一、二层设置商店,三层设置商店,四层设置宝宝乐等儿童活动场所、餐饮场所,五层设置电影院观众厅。

三层的商店内最远点至最近安全出口的直线距离为40m,五层共四部楼梯间,均与商场楼层共用。其中一个电影院观众厅有400个座位,阶梯地面。建筑高层主体、裙房和地下室的疏散楼梯均按国家标准要求采用了防烟、封闭楼梯间,地下楼层的疏散楼梯在首层与地上楼层的疏散楼梯采用1h的防火隔墙和弹簧门完全分隔。

地下一层超市有1个甲防火分区(面积1700㎡)借用了相邻防火分区1.5m的疏散净宽度,超市区域的总疏散净宽度为29.6m(超市各防火分区的人员密度均按0.6人/㎡取值)。建筑按国家标准设置了自动喷水灭火系统、室内外消火栓系统、火灾自动报警系统、防烟系统及灭火器等,每个消火栓箱内配置了消防水带、消防水枪,消防水泵接合器直接设罝在高层主体北侧的外墙上,该建筑按消防技术规范设罝了机械排烟系统。

根据以上材料,回答下列问题:

1.指出该建筑在总平面布局存在的问题,并简述理由。

解析:(1)消防车道的内边缘距离建筑外墙最大到22m,只有一处与市政道路相通不妥,消防车道的内边缘距离建筑外墙的距离不可太远,消防车道至少应有二处与市政道路相通。(2)北侧的消防车登高操作场地距离建筑外墙12m不妥,不可大于10m。(3)设置了宽度为9m的消防车登高操作场地不妥,不可小于10m。(4)沿建筑高层主体东侧设置消防车登高操作场地不妥,因为高层主体东侧为办公楼主入口,设置了长12m、宽6m的门廊,东侧裙房外突建筑物主体进深5m。消防车登高操作场地的裙房进深不能大于4m,根据题目背景信息,消防车登高操作场地连续设在北侧和西侧最好。

2.指出该建筑在平面布置方面存在的问题,并简述理由。

解析:(1)地下二层设置消防控制室不妥,消防控制室应设置在建筑物的首层和地下一层。(2)地下三层设置消防水泵房不妥,消防水泵房应设在地下一层、二层,且室内地面与室外地坪出入口高差不大于10m的楼层。(3)四层设置宝宝乐等儿童活动场所不妥,儿童活动场所不能设在四层及四层以上楼层,只能设在首层、二层和三层。

3.指出该建筑在防火分区和防火分隔方而存在的问题,并简述理由。

解析:(1)卡拉OK每个厅室设置了1.50h耐火极限的防火隔墙和1.0h的楼板相互隔开,每间卡拉OK的房门均为防烟隔音门不妥,应改为:卡拉OK每个厅室设置不低于2.00h耐火极限的防火隔墙和1.5h的不燃体楼板相互隔开,每间卡拉OK的房门均应为乙级防火门。(2)地下室设960㎡的舞厅不妥,不应大于200㎡,大于200的舞厅只能设在首层、二层或三层。地下室960㎡的舞厅必须改为若干个不大于200㎡的厅室。舞厅与其他部位的分隔为2.00h耐火极限的实体墙和乙级防火门不妥,应改为:舞厅960㎡应为一个独立的防火分区,与其他部位的分隔应采用不低于3.00h耐火极限的防火墙和甲级防火门。(3)超市5100㎡分为2个防火分区不妥,应改为:超市应分成为3个防火分区,且每个防火分区均不大于2000㎡。(4)超市内的相邻防火分区之间有一道宽度为20m(分隔部位长度48m)的防火卷帘不妥,应改为:宽度不大于16m(分隔部位长度48m)的防火卷帘。

4.如果歌舞区域的厅室面积占该区域的80%,不不计管理人员人数,试计算该区域的楼梯间的最小疏散总净宽度。

解析:3000x80%x0.5x1/100=12m

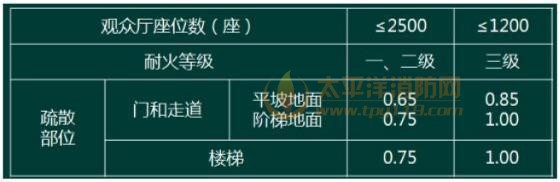

5.试计算电影院观众厅有400个座位的疏散门的最小总净宽度。剧场、电影院、礼堂等场所每百人所需最小疏散净宽度如下表所示。剧场、电影院、礼堂等场所每百人所需最小疏散净宽度(m)

试计算电影院观众厅有400个座位的疏散门的最小总净宽度

解析:400x0.75/100=3m

6.指出该建筑在安全疏散方面存在的问题,并简述理由。

解析:(1)外墙全部为不可开启窗扇的外窗不妥,至少应设应急救援窗,间距不大于20m,每个防火分区不少于2个,每层均设置,并与地面的消防车登高救援场地相对应。(2)三层的商店内最远点至最近安全出口的直线距离为40m不妥,不应大于37.5m。(3)五层电影院的全部四部楼梯间均与商场楼层共用不妥,至少应有一部独立的不通过商场的楼梯间直通地面。(4)地下楼层的疏散楼梯在首层与地上楼层的疏散楼梯采用1h的防火隔墙和弹簧门完全分隔不妥,应采用不低于2h的防火隔墙和乙级防火门完全分隔。(5)超市区域的总疏散净宽度为29.6m不妥,不应小于30.6m。5100x0.6x1/100=30.6m

7.地下一层超市甲防火分区直通室外的楼梯间的最小总净宽度是多少m。

解析:1700x0.6x1/100-1.5=8.7m

8.指出该建筑在消防设备配置方面存在的问题,并简述理由。

解析:(1)每个消火栓箱内未设置应设置消防软管卷盘不妥,因为人员密集的公共建筑、建筑高度大于100m的建筑内应设置消防软管卷盘或轻便消防水龙。(2)未设置火灾应急照明与疏散指示标志系统,应增加。歌舞娱乐场所应增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。(3)未设置楼梯间机械加压送风系统,应设。(4)水泵接合器不应设置在玻璃幕墙下。
