某建筑地下 2 层，地上 40 层，建筑高度 137m，总建筑面积 114000 平方米，地上一层为商铺、地上二至四层为办公，地上五层及以上为旅馆。设有相应的消防设施。地下二层设有消防水泵和符合要求的室内消防水池，屋顶设置有效容积为 40 立方米的高位消防水箱，其最低有效水位为 141m，屋顶水箱内分别设置消火栓系统和自动喷水灭火系统的稳压装置，消火栓系统管网上设有两组水泵接合器。消防水泵分别设置 2 台（一用一备）消火栓给水泵和自动喷水水泵。消火栓竖管直径 DN80，办公区室内消火栓采用 DN50 单阀单栓。消火栓箱内配置软管卷盘。消火栓箱内安装有报警按钮， 按动后红灯点亮， 并向消防控制中心报警，消防控制中心以硬线点对点的控制方式手动直接控制消火栓泵的启停。地下二层自动喷水灭火系统报警阀集中设置 8 个湿式报警阀组，在此 8 个报警阀组前安装了 1 个比例式减压阀组，减压阀组前无过滤器。
2015 年 6 月，维保单位对该建筑内消火栓系统和自动喷水灭火系统进行了检测，部分检查项目如下：
（1）检查 40 层屋顶试验消火栓。
（2）检查湿式报警阀组前的减压阀。

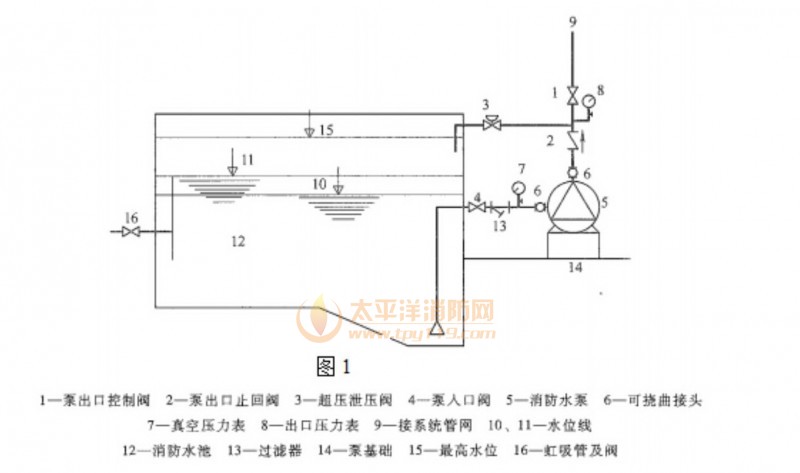

（3）检查消防水泵自灌式吸水和泵进出口附件（如图 1 所示）。
思考问题：
1、根据图 1 泵进出口的设置，指出存在的问题。
答案：（1）泵的出口压力表应设在止回阀上游的泵的出口处； （2）泵的出口试验放水装置应为能手动开启的 DN65 的试水阀， 并且具有测试消防水泵的条件。
2、根据图 1，本案例中消防水池的有效容积应如何校核？
答案： 图 1 中由于卧式离心泵的基础标高高于水池池底标高太多，致使泵顶标高超过水池深度的 1/2 以上，所以水位线 11 是淹没水泵叶轮顶的自灌式充水最低水位。低于此线的水位，由于不能淹没水泵叶轮顶，故水泵不能正常供水。在校核消防水池的有效容积时应复核消防水泵的自灌式充水最低水位线，只有该水位线以上的水体才能计入消防用水量，该水位线以下的水体是不能作为消防不动用容积的，否则应采取技术措施，保证消防水泵在整个火灾延续时间内的启动供水。
3、根据情景描述，指出本案例中室内消火栓系统存在的错误。
答案：（1）屋顶设置有效容积为 40 立方米的高位消防水箱不对。大于 100m 的公共建筑应设置有效容积不小于 50 立方米的高位消防水箱。 （2）消火栓系统管网上设有两组水泵接合器不对。建筑高度大于 50m 的一类公共建筑室内消火栓设计流量为 40L/s，每个水泵接合器的流量按 10~15L/s 计算，应至少设置 3 个水泵接合器。 （3）消火栓竖管直径 DN80错误。室内消火栓竖管直径应由计算确定但不应小于 DN100。 （4）办公区室内消火栓采用 DN50 单阀单栓错误。应采用 DN65 室内消火栓。 （5）消火栓箱内安装有报警按钮，按动后红灯点亮，并向消防控制中心报警，消防控制中心以硬线点对点的控制方式手动直接控制消火栓泵的启停不对。消火栓按钮不宜作为直接启动消防水泵的开关。 （6）在报警阀组前安装了 1 个比例式减压阀组，减压阀组前无过滤器不对。减压阀组前应设过滤器。
4、消防水池的出水、排水和水位应符合什么要求？
答案：（1）消防水池的出水管应保证消防水池的有效容积能被全部利用； （2）消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消 防水池水位的装置，同时应有最高和最低报警水位； （3）消防水池应设置溢流水管和排水设施，并应采用间接排水。
5、本案例采用减压阀分区供水，其压力和流量应满足什么要求
答案：（1）减压阀应根据消防给水设计流量和压力选择，且设计流量应在减压阀流量压力特性曲 线的有效段内，并校核在 150%设计流量时，减压阀的出口动压不应小于设计值的 65%； （2）当超过 1.20MPa 时，宜采用先导式减压阀； （3）减压阀的阀前阀后压力比值不宜大于 3:1，当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力差不宜超过 0.40MPa。
6、简述针对该消火栓系统的检测方案
答案：检测方案如下 （1）确定检测设备，压力表、流量计等； （2）确定方案的工作负责人和工作班成员，规定人员资质和条件； （3）检测消火栓的设置场所、位置、规格、型号、安装高度、标识应符合设计要求； （4）试验消火栓动作时，应检测消防水泵是否在本规范规定的时间内自动启动； （5）试验消火栓动作时，应测试其出流量、压力和充实水柱的长度；并应根据消防水泵的 性能曲线核实消防水泵供水能力； （6）应检查旋转型消火栓的性能能否满足其性能要求； （7）应采用专用检测工具，测试减压稳压型消火栓的阀后动静压是否满足设计要求。
7、【多选题】关于该建筑屋顶消火栓稳压装置，下列设置正确的有（ ）
A 屋顶室内消火栓系统稳压装置气压水罐有效储水容积为 120L
B 稳压泵的设计流量小于消防给水系统管网的正常泄漏量
C 稳压泵的设计压力保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa
D 稳压泵出水管应设置消声止回阀和明杆闸阀
E 稳压泵控制柜平时应处于停止启泵状态
答案： CD【解析】 A 错，气压水罐有效储水容积不宜小于 150L B 错，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量 E 错，稳压泵控制柜平时应处于自动启泵状态。
