6.5 末端试水装置

6.5.1 每个报警阀组控制的最不利点喷头处,应设末端试水装置,其他防火分区、楼层均应设直径为25mm的试水阀,末端试水装置和试水阀应便于操作,且应有足够排水能力的排水设施。

6.5.2 末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数,应等同于同楼层或防火分区内的最小流量系数喷头。末端试水装置的出水,应采取孔口出流的方式排入排水管道。

条文说明

6.5 末端试水装置

6.5.1 提出了设置末端试水装置的规定。为检验系统的可靠性,测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动,要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置测试的内容,包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常,配水管道是否畅通,以及最不利点处的喷头工作压力等。其他的防火分区与楼层,则要求在供水最不利点处装设直径25mm的试水阀。以便在必要时连接末端试水装置。

6.5.2 由强制性条文改为非强制性条文。规定了末端试水装置的组成、试水接头出水口的流量系数,以及其出水的排放方式(见图9)。为了使末端试水装置能够模拟实际情况,进行开放1只喷头启动系统等试验,其试水接头出水口的流量系数,要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如:某酒店在客房中安装边墙型扩展覆盖喷头,走廊安装下垂型标准喷头,其所在楼层如设置末端试水装置,试水接头出水口的流量系数,要求为K=80。当末端试水装置的出水口直接与管道或软管连接时,将改变试水接头出水口的水力状态,影响测试结果。所以,本条对末端试水装置的出水,提出采取孔口出流的方式排入排水管道的要求。

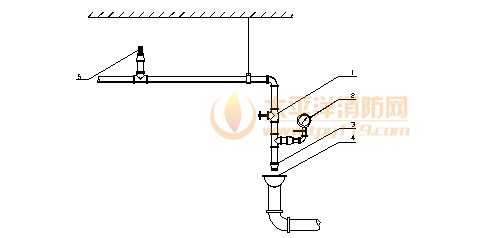

末端试水装置示意图

图9 末端试水装置示意图

1-截止阀 2-压力表 3-试水接头

4-排水漏斗 5-最不利点处喷头
